다목적 전원충전장치 (MULTI-PURPOSE CHARGING APPARATUS)

판매 대리인 : 기율특허

전화번호 : 02-782-1004

메일주소 : kiyul@kiyul.co.kr

본 발명은 다목적 전원충전장치에 관한 것으로서, 보다 상세하게는 전원에 연결되는 입력단자, 적어도 2개의 배터리, 상기 각각의 배터리를 독립적으로 충전하는 적어도 2개의 충전회로, 상기 적어도 2개의 배터리 사이에 설치되어 그 연결을 온오프 제어하는 스위치 장치 및 상기 충전된 충전전압을 정전압으로 변환하여 출력하는 DC/DC 컨버터를 포함하도록 구성함으로써, 상기 입력단자로의 전원 입력이 있으면, 스위치 장치의 동작으로 상기 적어도 2개의 충전회로에 의해 배터리 각각을 독립적으로 충전시켜 충전시간을 대폭 단축시킬 수 있고, 상기 입력단자로의 전원 입력이 없으면, 스위치 장치의 동작으로 상기 적어도 2개의 배터리를 상호 병렬 연결되게 하여 배터리 용량을 증대시킬 수 있는 다목적 전원충전장치에 관한 것이다.

본 발명은, 다목적 전원충전장치에 있어서, 전원에 연결되는 입력단자; 적어도 2개의 배터리; 상기 적어도 2개의 배터리 각각을 독립적으로 충전하는 적어도 2개의 충전회로; 상기 적어도 2개의 배터리 사이에 설치되어 그 연결을 온오프 제어하는 적어도 1개의 스위치 장치; 상기 충전된 충전전압을 정전압으로 변환하는 DC/DC 컨버터; 및 상기 DC/DC 컨버터의 출력을 디바이스의 입력으로 연결시키기 위한 출력단자;를 포함하고, 상기 입력단자로의 전원 입력이 있으면, 스위치 오프 제어신호를 출력하여 상기 스위치 장치를 오프시킴으로써, 상기 적어도 2개의 충전회로에 의해 배터리 각각을 독립적으로 충전시킴과 동시에, 상기 DC/DC 컨버터의 작동을 오프시키고; 상기 입력단자로의 전원 입력이 없으면, 스위치 온 제어신호를 출력하여 상기 스위치 장치를 온시킴으로써, 상기 적어도 2개의 배터리를 상호 연결되게 하여 배터리 용량을 증대시킴과 동시에, 상기 DC/DC 컨버터의 작동을 온시키는 것을 특징으로 한다.

본 발명의 다목적 전원충전장치에 의하면, 충전 시 충전 대기 시간을 대폭 단축시킬 수 있고, 나아가 추후 사용 시에는 배터리 용량을 적어도 2배 증대시켜 사용할 수 있는 효과를 가진다. 특히, 충전회로와 배터리의 개수를 증대시킴으로써, 충전 시에는 개수에 상관 없이 동일한 대기 시간이 걸리는 반면, 추후 사용 시에는 증대된 배터리의 개수 만큼 용량이 증대되는 효과를 가진다.

가격 : 가격 협의



SKU: IP담보회수지원기구 카테고리: , ,

출원번호 : 10-2014-0073214 (2014.06.17)

등록번호 : 10-15541040000 (2015.09.11)

본 발명은 다목적 전원충전장치에 관한 것으로서, 보다 상세하게는 전원에 연결되는 입력단자, 적어도 2개의 배터리, 상기 각각의 배터리를 독립적으로 충전하는 적어도 2개의 충전회로, 상기 적어도 2개의 배터리 사이에 설치되어 그 연결을 온오프 제어하는 스위치 장치 및 상기 충전된 충전전압을 정전압으로 변환하여 출력하는 DC/DC 컨버터를 포함하도록 구성함으로써, 상기 입력단자로의 전원 입력이 있으면, 스위치 장치의 동작으로 상기 적어도 2개의 충전회로에 의해 배터리 각각을 독립적으로 충전시켜 충전시간을 대폭 단축시킬 수 있고, 상기 입력단자로의 전원 입력이 없으면, 스위치 장치의 동작으로 상기 적어도 2개의 배터리를 상호 병렬 연결되게 하여 배터리 용량을 증대시킬 수 있는 다목적 전원충전장치에 관한 것이다.

본 발명은, 다목적 전원충전장치에 있어서, 전원에 연결되는 입력단자; 적어도 2개의 배터리; 상기 적어도 2개의 배터리 각각을 독립적으로 충전하는 적어도 2개의 충전회로; 상기 적어도 2개의 배터리 사이에 설치되어 그 연결을 온오프 제어하는 적어도 1개의 스위치 장치; 상기 충전된 충전전압을 정전압으로 변환하는 DC/DC 컨버터; 및 상기 DC/DC 컨버터의 출력을 디바이스의 입력으로 연결시키기 위한 출력단자;를 포함하고, 상기 입력단자로의 전원 입력이 있으면, 스위치 오프 제어신호를 출력하여 상기 스위치 장치를 오프시킴으로써, 상기 적어도 2개의 충전회로에 의해 배터리 각각을 독립적으로 충전시킴과 동시에, 상기 DC/DC 컨버터의 작동을 오프시키고; 상기 입력단자로의 전원 입력이 없으면, 스위치 온 제어신호를 출력하여 상기 스위치 장치를 온시킴으로써, 상기 적어도 2개의 배터리를 상호 연결되게 하여 배터리 용량을 증대시킴과 동시에, 상기 DC/DC 컨버터의 작동을 온시키는 것을 특징으로 한다.

본 발명의 다목적 전원충전장치에 의하면, 충전 시 충전 대기 시간을 대폭 단축시킬 수 있고, 나아가 추후 사용 시에는 배터리 용량을 적어도 2배 증대시켜 사용할 수 있는 효과를 가진다. 특히, 충전회로와 배터리의 개수를 증대시킴으로써, 충전 시에는 개수에 상관 없이 동일한 대기 시간이 걸리는 반면, 추후 사용 시에는 증대된 배터리의 개수 만큼 용량이 증대되는 효과를 가진다.

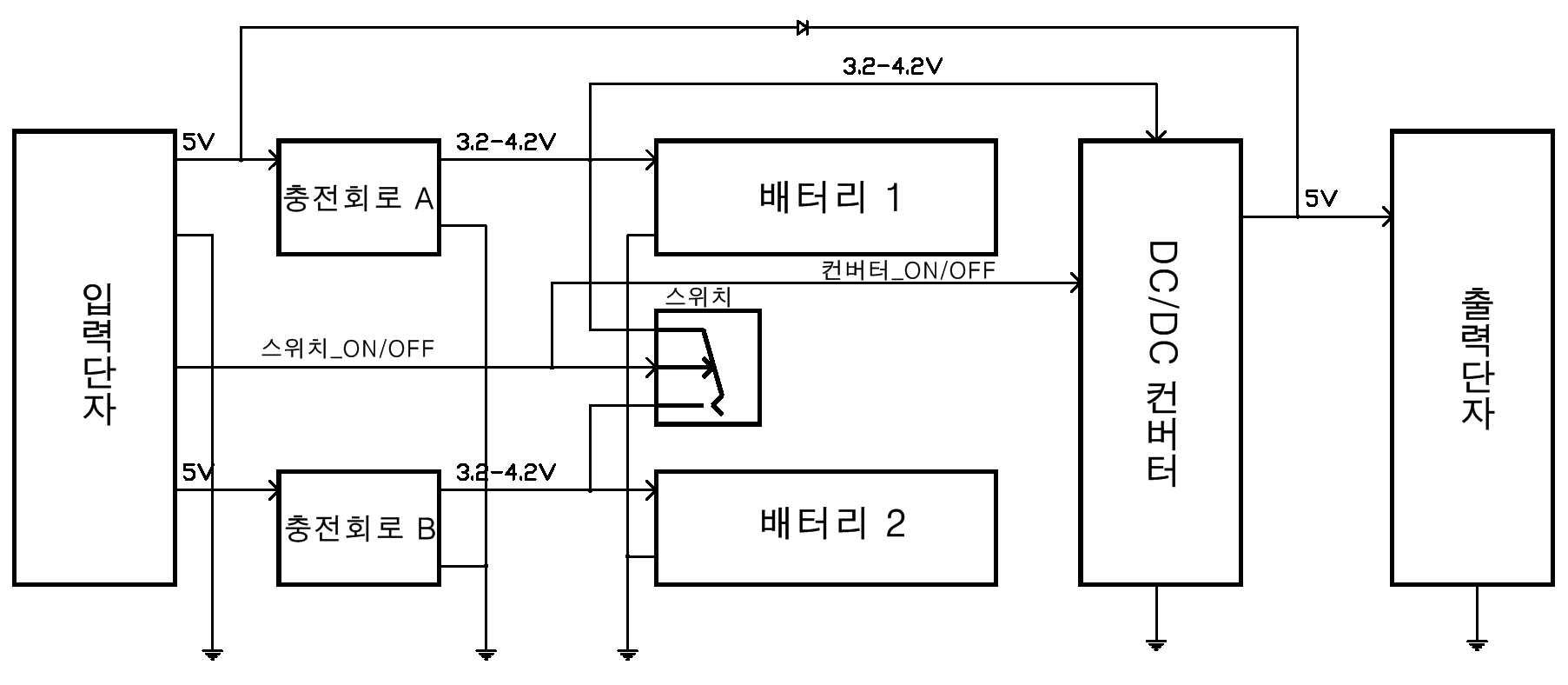

1020140073214 (1)
