출원번호 (Application number) : 14377144 (2013.10.30)
등록번호 (Registration number) : 09597964 (2017.03.21)
특허권자 (Patentee) : Myongji University Industry and Academia Cooperation Foundation
요약 (Summary) :

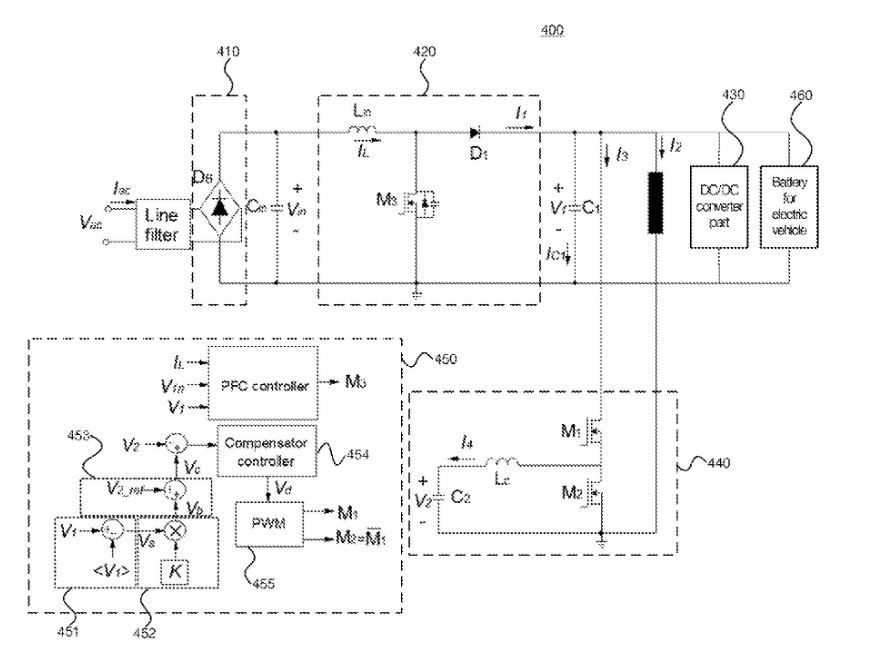

PFC 컨버터와 전기 차량용 배터리 충전 장치의 출력 전압에서 리플을 보상하기 위한 장치는 기술된다. PFC 컨버터의 출력 전압에서 포함한 리플을 보상하기 위한 개방된 장치 가 다음을 포함한다 : PFC 컨버터의 아웃풋단을 형성하는 2 출력 단자 중에 접지로 연결되지 않은 인 출력 단자로 연결된 일 종단을 갖는 제1 스위칭 엘르먼트 ; 제1 스위칭 엘르먼트의 다른 쪽의 말단으로 연결된 일 종단을 가지고 지면으로 연결된 다른 쪽의 말단을 가지는 제2 스위칭 요소 ; 제2 스위칭 요소의 제1 스위칭 엘르먼트의 다른 쪽의 말단으로 그리고 일 종단으로 연결된 일 종단을 갖는 보상 인덕터 ; 그리고 보상 인덕터의 다른 쪽의 말단으로 연결된 일 종단을 가지고 지면으로 연결된 다른 쪽의 말단을 가지는 보상 케페시터.
“This invention describes a device for compensating for ripple in the output voltage of a PFC converter and an electric vehicle battery charging device. The open device for compensating for the ripple contained in the output voltage of the PFC converter includes: a first switching element having one end connected to an output terminal not grounded among two output terminals forming the output end of the PFC converter; a second switching element having one end connected to the other side of the first switching element and having the other end connected to the ground; a compensating inductor having one end connected to the other side of the first switching element of the second switching element and connected to one end, and having the other end connected to the ground; and a compensating capacitor having one end connected to the other side of the compensating inductor and connected to one end, and having the other end connected to the ground.”
If you have any questions or if you are interested in buying/selling this patent, please contact us at the email address kiyul@kiyul.co.kr
US000009597964B2
