전기안전기능을 보강한 이동형 수중 전열장치 (PORTABLE IMMERSION HEATERS WITH SAFETY FUNCTION)

판매 대리인 : 기율특허

전화번호 : 02-782-1004

메일주소 : kiyul@kiyul.co.kr

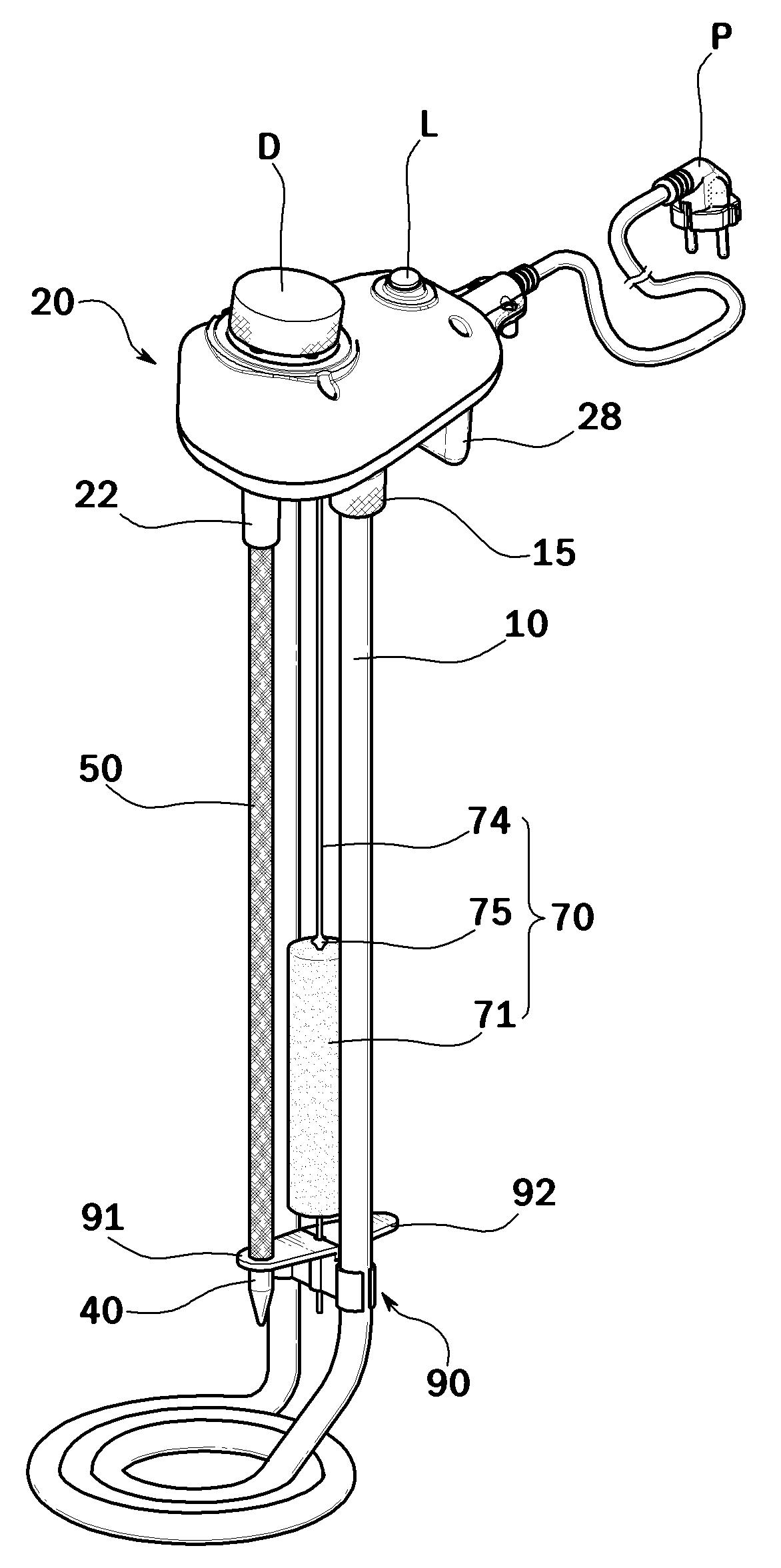

본 발명에서는 전원인가 시 발열하는 전열선이 내장된 발열관과, 상기 발열관의 양단이 삽입 결합되는 중공형의 발열관 결합부가 형성된 헤드와, 상기 전열선의 전원을 제어 및 발열 온도를 조절하는 제어부와, 상단이 상기 헤드의 내부로 삽입 결합되고, 내부에 외부 온도 변화에 따라 상기 제어부로 상기 전열선의 제어신호를 전송하는 온도센서가 장착된 온도감지관과, 상기 온도감지관의 외부를 감싸서 절연하는 절연피복재와, 상기 전열선의 전원을 개폐하는 마이크로 스위치와, 가열대상물의 수위에 따라 승강하면서 상기 마이크로 스위치를 작동시키는 플로트와, 상기 제어부에 상기 온도감지관의 상단부를 접지하는 접지단자 및 상기 플로트의 승강을 안내 및 지지하되, 일측에 상기 온도센서가 위치하는 상기 온도감지관의 하부 바깥쪽 면 둘레에 밀착되는 도전부가 일체 형성되고, 타측에 상기 플로트가 용기의 내벽과 접촉되는 것을 방지하는 간격유지부가 일체로 형성된 안내클램프를 포함하여 구성됨으로써 제품의 안전성과 내구성 및 기밀성이 우수한 이동형 수중 전열장치를 개시한다.

가격 : 가격 협의



SKU: IP담보회수지원기구 카테고리: , ,

출원번호 : 10-2016-0011636 (2016.01.29)

등록번호 : 10-16477620000 (2016.08.05)

본 발명에서는 전원인가 시 발열하는 전열선이 내장된 발열관과, 상기 발열관의 양단이 삽입 결합되는 중공형의 발열관 결합부가 형성된 헤드와, 상기 전열선의 전원을 제어 및 발열 온도를 조절하는 제어부와, 상단이 상기 헤드의 내부로 삽입 결합되고, 내부에 외부 온도 변화에 따라 상기 제어부로 상기 전열선의 제어신호를 전송하는 온도센서가 장착된 온도감지관과, 상기 온도감지관의 외부를 감싸서 절연하는 절연피복재와, 상기 전열선의 전원을 개폐하는 마이크로 스위치와, 가열대상물의 수위에 따라 승강하면서 상기 마이크로 스위치를 작동시키는 플로트와, 상기 제어부에 상기 온도감지관의 상단부를 접지하는 접지단자 및 상기 플로트의 승강을 안내 및 지지하되, 일측에 상기 온도센서가 위치하는 상기 온도감지관의 하부 바깥쪽 면 둘레에 밀착되는 도전부가 일체 형성되고, 타측에 상기 플로트가 용기의 내벽과 접촉되는 것을 방지하는 간격유지부가 일체로 형성된 안내클램프를 포함하여 구성됨으로써 제품의 안전성과 내구성 및 기밀성이 우수한 이동형 수중 전열장치를 개시한다.

1020160011636
