파쇄성 및 구조적 안정성이 강화된 테트라포드 구조물

출원번호 : 10-2015-0146273 (출원일: 2015-10-20)

등록번호 : 10-1661761 (등록일: 2016-09-26)

특허권자 : 충남대학교산학협력단

요약 : 상기의 종래기술의 문제점을 해결하고자 안출된 본 발명의 파쇄성 및 구조적 안정성이 강화된 테트라포드 구조물은: 중심부와, 상기 중심부로부터 4방향으로 연장된 원통형 다리들로 구성되는 메인테트라포드; 및 보조중심부와, 상기 보조중심부로부터 4방향으로 연장된 원통형 보조다리들로 구성되는 보조테트라포드;를 포함하여 이루어지며, 상기 보조테트라포드는 상기 메인테트라포드에 비해 크기가 작고, 4개의 보조테트라포드는 보조다리들 중 어느 하나가 메인테트라포드의 다리 사이인 중심부에 각각 연접되는 것을 특징으로 한다.이에 의하여, 보조테트라포드가 형성되어 파쇄력을 향상시켰으며, 보조다리 및 보조다리에 형성되는 파쇄수단을 통하여 각각의 테트라포드의 지지구조를 보강하여 다수개의 테트라포드가 쌓여 있을 경우의 구조적 안정성을 향상시키고, 보조테트라포드를 통하여 테트라포드 자체의 내구성 또한 향상시킨 테트라포드 구조물을 제공할 수 있다.

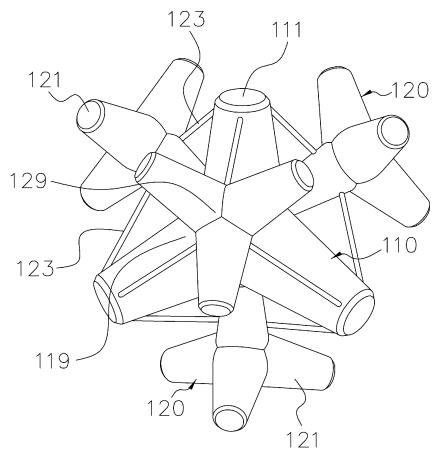

대표청구항 : 중심부(119)와, 상기 중심부(119)로부터 4방향으로 연장된 원통형 다리(111)들로 구성되는 메인테트라포드(110); 및보조중심부(129)와, 상기 보조중심부(129)로부터 4방향으로 연장된 원통형 보조다리(121)들로 구성되는 보조테트라포드(120);를 포함하여 이루어지며,상기 보조테트라포드(120)는 상기 메인테트라포드(110)에 비해 크기가 작고, 4개의 보조테트라포드(120)는 보조다리(121)들 중 어느 하나가 메인테트라포드(110)의 다리(111) 사이인 중심부(119)에 각각 연접되는 것을 특징으로 하는 파쇄성 및 구조적 안정성이 강화된 테트라포드 구조물.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3516412000884
