트위스트 브러시 검사장치 및 그 검사방법

출원번호 : 10-2014-0168351 (출원일: 2014-11-28)

등록번호 : 10-1740251 (등록일: 2017-05-22)

특허권자 : 충남대학교산학협력단

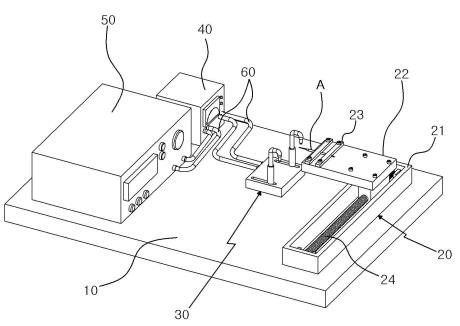

요약 : 본 발명은 치간칫솔 등에 사용되는 트위스트 브러쉬를 검사하는 장치 및 그 방법으로 트위스트 브러시가 플라스틱재질의 손잡이와의 결합형태를 파악하여 합격유무를 판별하도록 하는 장치 및 그 방법에 대한 것이다 이를 위해, 베이스프레임(10)과 상기 베이스프레임(10)의 상단 일측에 구비되며, 검사대상물인 트위스트브러시를 이송시키기 위한 이송프레임(20)과 상기 트위스트브러시의 이동궤적 상에 배치되어 브러시의 불량유무를 검사하는 센서부(30)와 상기 센서부(30)로부터 입력되는 센싱값을 검출하기 위한 검출부(40) 및 상기 검출부(40)에서 검출된 센싱값을 디스플레이 하기 위한 디스플레이장치부(50)로 구성되는 장치를 제공하며, 이를 이용하여 검사하는 방법은 검사대상 브러시를 이송프레임(20)에 결속한 후 일정한 속도로 이송시키는 단계(S10), 상기 이송프레임(20)과 인접하게 위치하는 센서부(30)에 구비되는 한쌍의 센싱헤드(31)를 지나도록 하여 센싱값을 입력받는 단계(S20),상기 단계(S20)에서 입력된 센싱값을 비교하여 트위스트브러시의 결합각도를 분석하는 단계(S30), 상기 단계(S30)에서 비교분석된 결과를 이용하여 합격유무를 판별하는 단계(S40)로 구성되는 방법을 제공하게 된다.

대표청구항 : 트위스트 브러시가 플라스틱재질의 손잡이와의 결합된 형태를 파악하여 합격유무를 판별하도록 하는 장치에 있어서,베이스프레임(10);과 상기 베이스프레임(10)의 상단 일측에 구비되며, 검사대상물인 트위스트브러시를 이송시키기 위한 이송프레임(20);과 상기 트위스트브러시의 이동궤적 상에 배치되어 브러시의 불량유무를 검사하기 위해 한쌍으로 구성되며, 수광부와 발광부를 구비하는 센싱헤드(31)와 상기 센싱헤드(31)가 결합되는 고정폴(32)과 상기 고정폴(32)이 지지되는 지지폴(33)과 상기 지지폴(33)이 결합배치되는 프레임(34)으로 구성되는 센서부(30);와상기 센서부(30)로부터 입력되는 센싱값을 검출하기 위한 검출부(40) 및 상기 검출부(40)에서 검출된 센싱값을 디스플레이 하기 위한 디스플레이장치부(50)로 구성되고, 상기 센싱헤드(31)를 통하여 브러시의 트위스트 솔 부분에 빛을 조사한 후, 솔 부분에 반사되는 빛의 수광하여 위치를 파악하게 되는데, 한쌍의 센싱헤드(31)를 통하여 브러시의 손잡이와 가까운 부분의 센싱값과 손잡이로 부터 먼 부분의 센싱값의 차이에 의해 상하위치를 파악하게 되고, 손잡이와 가까운 부분의 솔에 대한 검출시간과 손잡이로부터 먼 부분의 솔에 대한 검출시간의 편차에 의해 좌우위치를 파악하여 손잡이와 솔부분의 결합각도 및 절곡된 방위를 파악하여 합격유무를 판별할 수 있는 것을 특징으로 하는 트위스트 브러시 검사장치.
