석영으로 된 차폐갭이 구비되는 자력커플러를 이용한 스팀 압축장치 Steam compression device using a magnetic coupler, which is equipped with a quartz shielding cap

출원번호 : 10-2013-0044304 (2013년04월22일)

등록번호 : 10-1439020 (2014년09월01일)

특허권자 : 한밭대학교

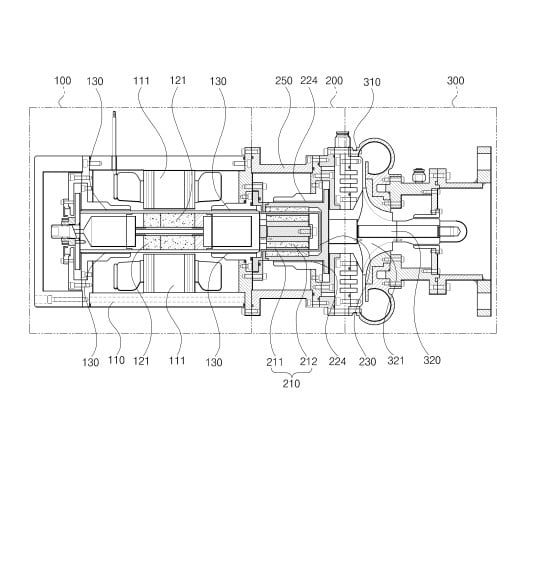

요약 : 본 발명은 회전속도가 30,000RPM 이상인 초고속 회전원심력으로 고온의 스팀을 압축하는 석영으로 된 차폐캡이
구비되는 자력커플러를 이용한 스팀 압축장치에 관한 것으로, 더욱 상세하게는 외부에서 인가되는 전원에 의해
회전하는 회동축이 하우징 내부에 구비되는 구동부와, 자성을 가지며, 상기 구동부의 하우징 밖으로 노출된 상기
회동축 일단에 장착되어, 상기 회동축이 회전됨에 따라 함께 회전하는 주동회전체와, 전방면이 개방된 원통형이
며, 전방측 외주연을 따라 고정플랜지부가 형성되고, 상기 주동회전체가 내부에 간극을 갖도록 수용되며, 개방된
전방면이 상기 구동부의 후방측에 결합되어, 상기 주동회전체를 고온의 열로부터 보호하도록 차폐하는 차폐캡과,
전방면이 개방된 원통형으로 개방된 전방면을 통해 상기 차폐캡이 간극을 갖도록 수용되고, 상기 주동회전체의
자성에 이끌려 함께 회전하여 회전력을 전달하는 종동회전체 및 상기 종동회전체의 후단에 회전축이 연결되고,
상기 회전축에 형성된 임펠러가 회전하여 인입된 스팀을 압축하는 압축부가 포함되어, 기계적인 연결 없이 자력
으로 상기 구동부의 회전력을 압축부로 전달하여, 회전력 전달에 따른 발열을 저감할 수 있고, 와전류 발생은 물
론 고온의 스팀으로부터 전도되는 열을 차단해 고온에 따른 탈자현상이 억제되며, 원활한 고속회전이 가능하고,
원심력에 의한 자석이탈현상이 해소되는 석영으로 된 차폐캡이 구비되는 자력커플러를 이용한 스팀 압축장치를
제공한다.
