선형 엔코더를 이용한 정밀 인쇄 방법 및 장치

출원번호 : 10-2010-0075319 (출원일: 2010-08-04)

등록번호 : 10-1121680 (등록일: 2012-02-22)

특허권자 : 충남대학교산학협력단

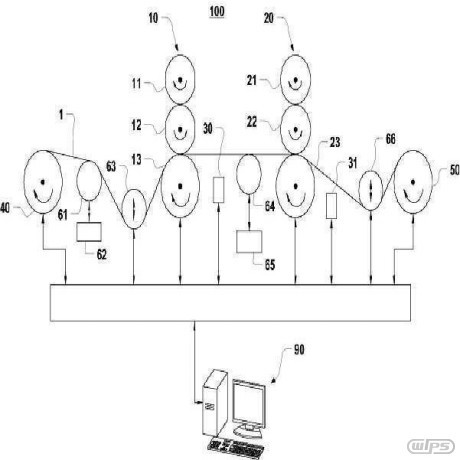

요약 : 2도 이상의 인쇄가 이루어지는 인쇄 작업에서 선형 엔코더를 이용하여 정밀한 인쇄를 수행하는 방법 및 장치가 제공된다. 정밀 인쇄 방법은, 1차 인쇄시 웹의 미리 정해진 위치에 선형 엔코더가 감지하기 위한 표지를 인쇄하고, 선형 엔코더에 의해 발생된 감지 신호를 기초로 하여 웹의 이동방향 및/또는 이동속도를 판단한다. 이러한 방법을 수행하기 위한 인쇄 장치는, 웹의 미리 정해진 위치에 표지를 인쇄하는 1차 인쇄 유닛, 웹에 인쇄된 표지를 감지하기 위한 선형 엔코더, 및 선형 엔코더에서 발생된 신호를 기초로 웹의 이동방향 및/또는 이동속도를 판단하는 판독부를 포함한다. 판독된 웹의 이동속도 및/또는 이동방향에 기초하여 웹의 이송을 정밀하게 제어함으로써 오차가 매우 작은 정밀 인쇄가 이루어질 수 있다.

대표청구항 : 2도 이상의 인쇄가 이루어지는 인쇄 작업에서 선형 엔코더를 이용하여 정밀한 인쇄를 수행하는 방법으로서,(a) 1차 인쇄시 인쇄 대상물의 미리 정해진 위치에 선형 엔코더가 감지하기 위한 제1 표지 및 제2 표지를 인쇄하는 단계;(b) 상기 단계 (a)에서 인쇄된 상기 제1 표지 및 상기 제2 표지를 선형 엔코더를 통해 각각 감지하여 제1 감지 신호 및 제2 감지신호를 발생시키는 단계; 및(c) 상기 단계 (b)에서 선형 엔코더에 의해 발생된 상기 제1 감지 신호 및 상기 제2 감지 신호를 비교하여 인쇄 대상물의 이동방향을 판단하는 단계를 포함하는 정밀 인쇄 방법.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3512102002358
