시트 분리형 볼조인트 (Ball joint having Separated seat)

5,000,000

판매 대리인 : 기율특허

전화번호 : 02-782-1004

메일주소 : kiyul@kiyul.co.kr

판매특허요약 : 본 발명은 볼스터드와, 하우징과, 볼시트와, 탄성부재와, 일방향 가압기구를 포함하는 시트 분리형 볼조인트에 관한 것이다.

가격 : 500만원 (VAT불포함)

오류: 문의 양식을 찾을 수 없습니다.

SKU: 군산대학교 산학협력단 카테고리: , , ,

출원번호 : 10-2013-0004413 (2013.01.15)

등록번호 : 10-12764810000 (2013.06.12)

특허권자 : 군산대학교산학협력단

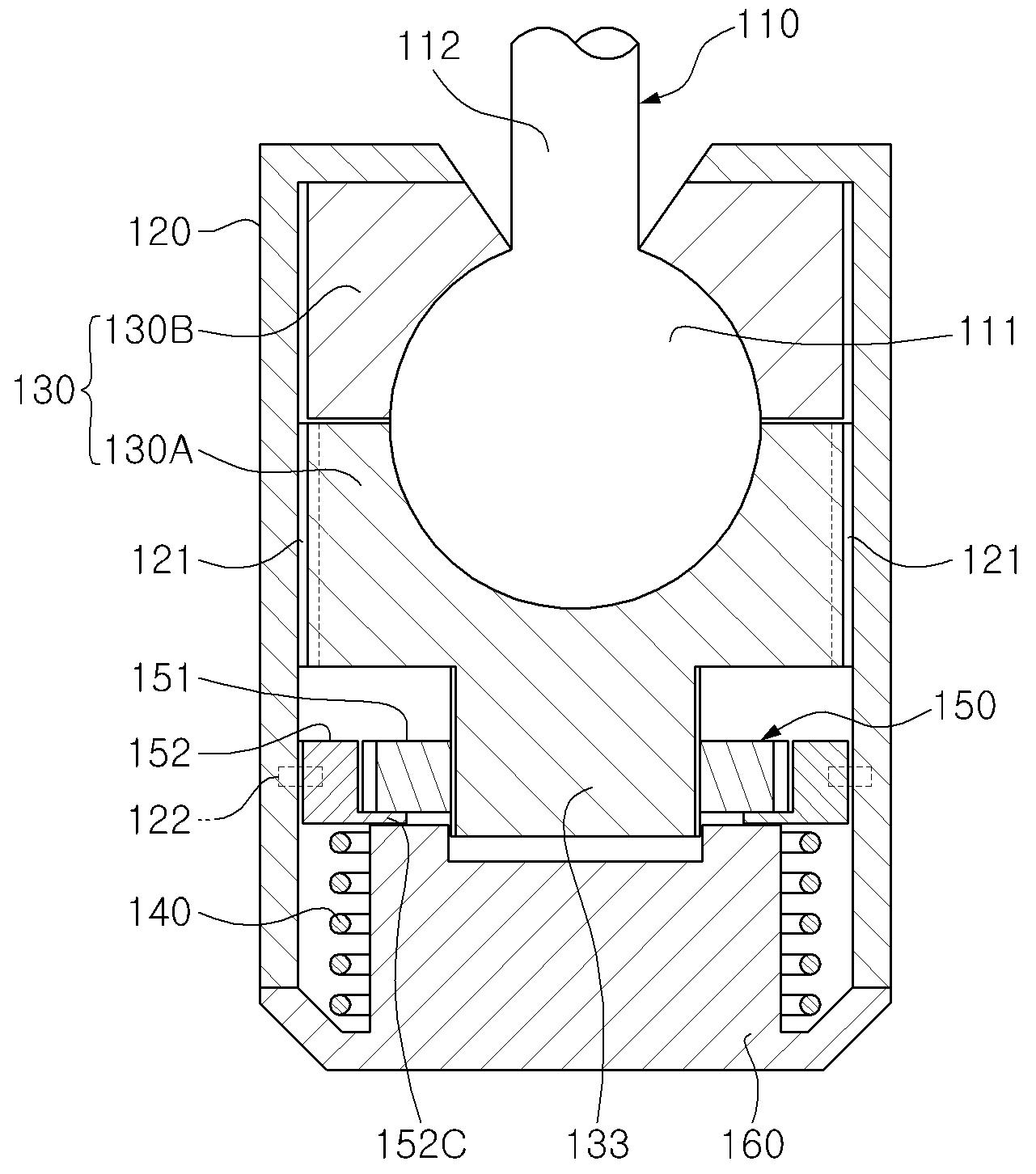

요약 : 볼스터드는 목부에서 이어진 볼부를 구비한다. 하우징에는 볼부가 수용되어 결합된다. 볼시트는 볼부의 단부측을 지지하는 바닥시트부와 볼부의 목부 측을 지지하는 커버시트부가 분리가능하게 형성되며 볼부와 하우징 사이에서 볼부를 감싸서 볼부를 지지한다. 탄성부재는 볼시트의 마모시에 볼시트를 볼스터드의 볼부 방향으로 가압하는 탄성력을 부여한다. 볼시트는 탄성부재에 의해 가압되어 슬라이딩 홈에 의해 회전되지 않고 일방향으로만 슬라이딩한다. 일방향 가압기구는 볼시트와 탄성부재 사이에 구비되며 탄성부재에 의해 가압되어 이동된 볼시트가 반대방향으로 복원되지 않게 한다.

이러한 구성에 의하면, 탄성부재에 의해 가압되어 이동된 볼시트가 반대방향으로 복원되지 않게 볼시트와 볼스터드의 유격을 자동적으로 보상하므로, 복원되는 볼시트의 소음과 진동을 근원적으로 방지하고 볼스터드를 안정적으로 지지하는 효과가 있다.

1020130004413
