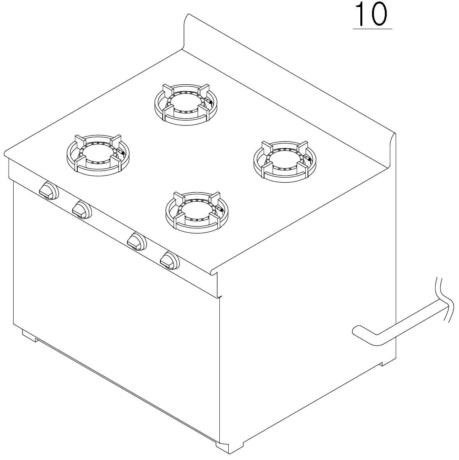

조리 용기를 감지하여 가스를 공급 또는 차단하는 가스레인지

출원번호 : 10-2020-0021396 (출원일: 2020-02-21)

등록번호 : 10-2240041 (등록일: 2021-04-08)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 조리 용기를 감지하여 가스를 공급 또는 차단하는 가스레인지에 관한 것으로, 조리용기가 화구위에 위치하면 가스를 공급되게 하고 조리용기가 화구위에서 이탈되면 가스를 차단되게 하여 가스 누설로 인한 안전사고를 방지하는 가스레인지에 관한 것이다.

대표청구항 : 조리용기를 감지하여 가스를 공급 또는 차단하는 가스레인지에 있어서,화구(200)가 설치되는 화구 설치구(110)가 형성되고, 상기 화구(200)가 상하 이동되는 공간을 제공하는 가스레인지 몸체(100)와;상기 가스레인지 몸체(100)의 화구 설치구(110)에 설치되고, 상측에 조리용기가 위치하면 가스관(300)으로부터의 가스 공급이 허용되도록 하강하고, 상측에 조리용기가 위치하지 않으면 가스관(300)으로부터의 가스 공급이 차단되도록 상승하는 화구(200)와;상기 가스레인지 몸체(100)에 설치된 화구(200)로 가스를 공급하는 가스관(300)과;상기 화구(200)의 하강 거리를 제한하는 복수의 하강거리제한부(400)를 포함하되,상기 화구(200)는,상측에 조리용기가 위치하는 경우 상기 조리용기 무게에 의해 하강하여 가스 연결부(220)를 통해 가스를 공급받는 화구 본체(210)와,가스관(300)에서 공급되는 가스를 상기 화구 본체(210)로 공급하기 위해 가스관(300)에 연결되는 가스 연결부(220)와,상기 화구 본체(210) 하측에 연결되어, 화구 본체(210) 상측에 조리용기가 위치하는 경우 압축되어 화구 본체(210)가 하강 할 수 있도록 하고, 화구 본체(210) 상측에 조리용기가 위치하지 않는 경우 초기 상태로 복원되어 화구 본체(210)가 상승 할 수 있도록 하는 스프링(230)을 포함하고,상기 화구 본체(210)는,가스 유동공간(2111)이 내부에 형성되는 원통 형상의 몸통부(211)와,화구 본체(210)의 안정적인 상하 이동을 안내하고, 조리용기가 위치할 수 있도록 몸통부(211) 측면에 세로 방향으로 형성되는 판 형상의 복수의 가이드 날개(212)와,조리용기가 위치할 수 있도록 하고, 화구 본체(210)의 상하 이동에 따라 가스 유동공간(2111)과 가스 연결부(220)의 내부 공간이 연통되도록 하거나 연통되지 않도록 하기 위해 가스 공급구(214)가 형성되는 위치의 몸통부(211) 측면에 세로 방향으로 형성되는 판 형상의 가스 공급날개(213)와, 가스 유동공간(2111)으로 공급된 가스가 외부로 배출될 수 있도록 몸통부(211) 상측면에 형성되는 복수의 가스 배출구(214)와,가스 연결부(220)에서 공급되는 가스가 가스 유동공간(2111)으로 유입될 수 있도록 몸통부(211) 측면에 형성되는 가스 공급구(215)와,스프링(230)이 화구 본체(210) 하측에 연결되도록 몸통부(211) 하측에 형성되는 스프링 설치부(216)를 포함하되,상기 복수의 가이드 날개(212)와 가스 공급날개(213)의 상부는 몸통부(211) 상측면보다 더 높게 돌출 형성되고,가스레인지 몸체(100)에 형성된 화구 설치구(110)에는 화구 본체(210)의 안정적인 상하 이동을 안내하기 위해 복수의 가이드 날개(212)가 삽입되어 슬라이드 이동되도록 하는 복수의 가이드 홈(120)이 형성되는 것을 특징으로 하는 조리 용기를 감지하여 가스를 공급 또는 차단하는 가스레인지.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3521162001254
