출원번호 : 10-2019-0017430 (2019년02월14일)
등록번호 : 10-2219264 (2021년02월17일)
특허권자 : 전금옥
요약 : 본 발명은 지진 등에 의한 지반침하 측정방법에 관한 것으로서, 지진 등에 의하여 발생하는 지반침하를 지표침하 계를 이용하여 조기발견하고 측정하는 방법이나 그 수단에 대한 것으로서 보다 구체적으로는,
페이브먼트를 지반까지 수직으로 천공하는 단계;

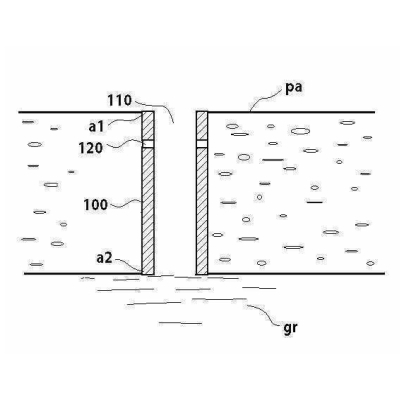

상하로 길이를 갖는 파이프 형상을 취하고 측벽에는 충진부재의 높이를 알리는 표시부가 형성된 외관을, 상기 천공된 페이브먼트에 끼워 매설하는 단계;
상기 외관에 충진부재를 상기 표시부의 높이까지 충진하는 단계;
상기 외관의 상단에 내관을 삽입하는 단계;
를 통하여 설치하고, 상기 지반의 침하로 캐비티가 발생하면,
충진부재가 하강하여 상기 캐비티를 충진하는 단계;
상기 캐비티의 부피에 맞추어 상기 내관이 하강하는 단계;
상기 내관의 높이변화를 측정하는 단계;를 통하여 지진 등에 의한 지반 침하량을 구한다.
