판유리 절단장치 (plate glass cutting apparatus)

판매 대리인 : 기율특허

전화번호 : 02-782-1004

메일주소 : kiyul@kiyul.co.kr

본 발명은 넓은 판유리를 여러 개의 조각으로 잘라낼 수 있도록 된 판유리 절단장치에 관한 것이다.

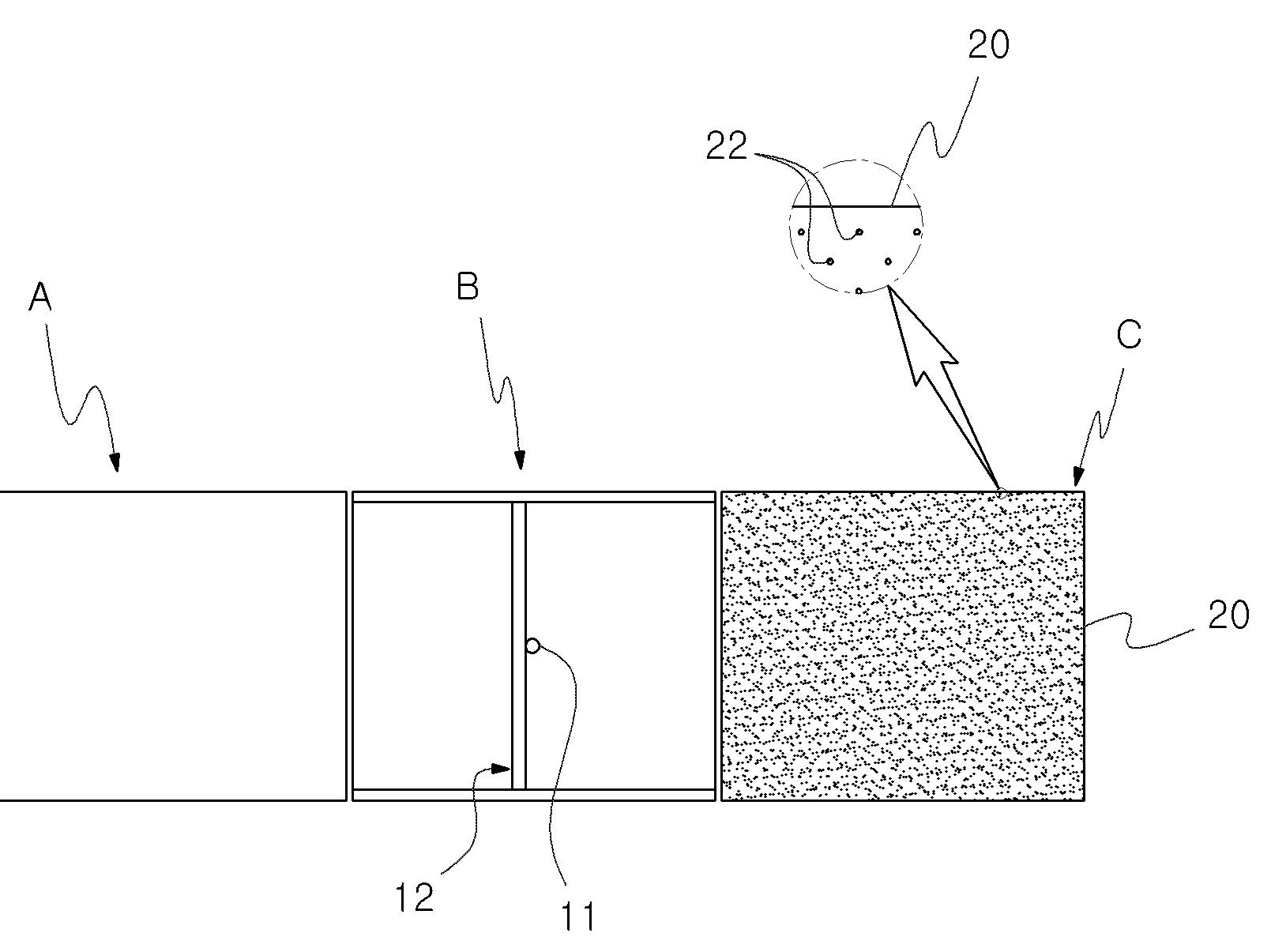

본 발명에 따른 판유리 절단장치는 지지대(C)가 상면이 평면을 이루어 상기 재단유닛(B)에서 배출된 판유리(1)의 하측면을 지지하도록 구성되며 내부에는 에어챔버(21)가 형성된 지지케이스(20)와, 상기 에어챔버(21)에 연결된 급기수단(30)으로 구성되며, 상기 지지케이스(20)의 상면에는 상기 에어챔버(21)와 연통되는 다수개의 통기공(22)이 형성되어, 상기 급기수단(30)을 이용하여 상기 에어챔버(21)에 공기를 공급하면, 상기 에어챔버(21) 내부의 공기가 상기 통기공(22)을 통해 판유리(1)의 하측으로 배출되어, 지지케이스(20)의 상면과 판유리(1)의 하측면의 사이에 공기층을 형성한다.

따라서, 상기 공기층에 의해 지지케이스(20)와 판유리(1) 사이의 마찰력이 줄게 되어, 판유리(1)에 형성된 절취선(2)이 상기 지지케이스(20)의 테두리부분에 대응되도록 작업자가 판유리(1)의 위치를 조절하는 것이 매우 용이한 장점이 있다.

가격 : 가격 협의



SKU: IP담보회수지원기구 카테고리: , ,

출원번호 : 10-2014-0170017 (2014.12.01)

등록번호 : 10-14958720000 (2015.02.16)

본 발명은 넓은 판유리를 여러 개의 조각으로 잘라낼 수 있도록 된 판유리 절단장치에 관한 것이다.

본 발명에 따른 판유리 절단장치는 지지대(C)가 상면이 평면을 이루어 상기 재단유닛(B)에서 배출된 판유리(1)의 하측면을 지지하도록 구성되며 내부에는 에어챔버(21)가 형성된 지지케이스(20)와, 상기 에어챔버(21)에 연결된 급기수단(30)으로 구성되며, 상기 지지케이스(20)의 상면에는 상기 에어챔버(21)와 연통되는 다수개의 통기공(22)이 형성되어, 상기 급기수단(30)을 이용하여 상기 에어챔버(21)에 공기를 공급하면, 상기 에어챔버(21) 내부의 공기가 상기 통기공(22)을 통해 판유리(1)의 하측으로 배출되어, 지지케이스(20)의 상면과 판유리(1)의 하측면의 사이에 공기층을 형성한다.

따라서, 상기 공기층에 의해 지지케이스(20)와 판유리(1) 사이의 마찰력이 줄게 되어, 판유리(1)에 형성된 절취선(2)이 상기 지지케이스(20)의 테두리부분에 대응되도록 작업자가 판유리(1)의 위치를 조절하는 것이 매우 용이한 장점이 있다.

1020140170017 (1)
