출원번호 : 10-2017-0143658 (2017.10.31)
등록번호 : 10-19882910000 (2019.06.05)
특허권자 : 김도균

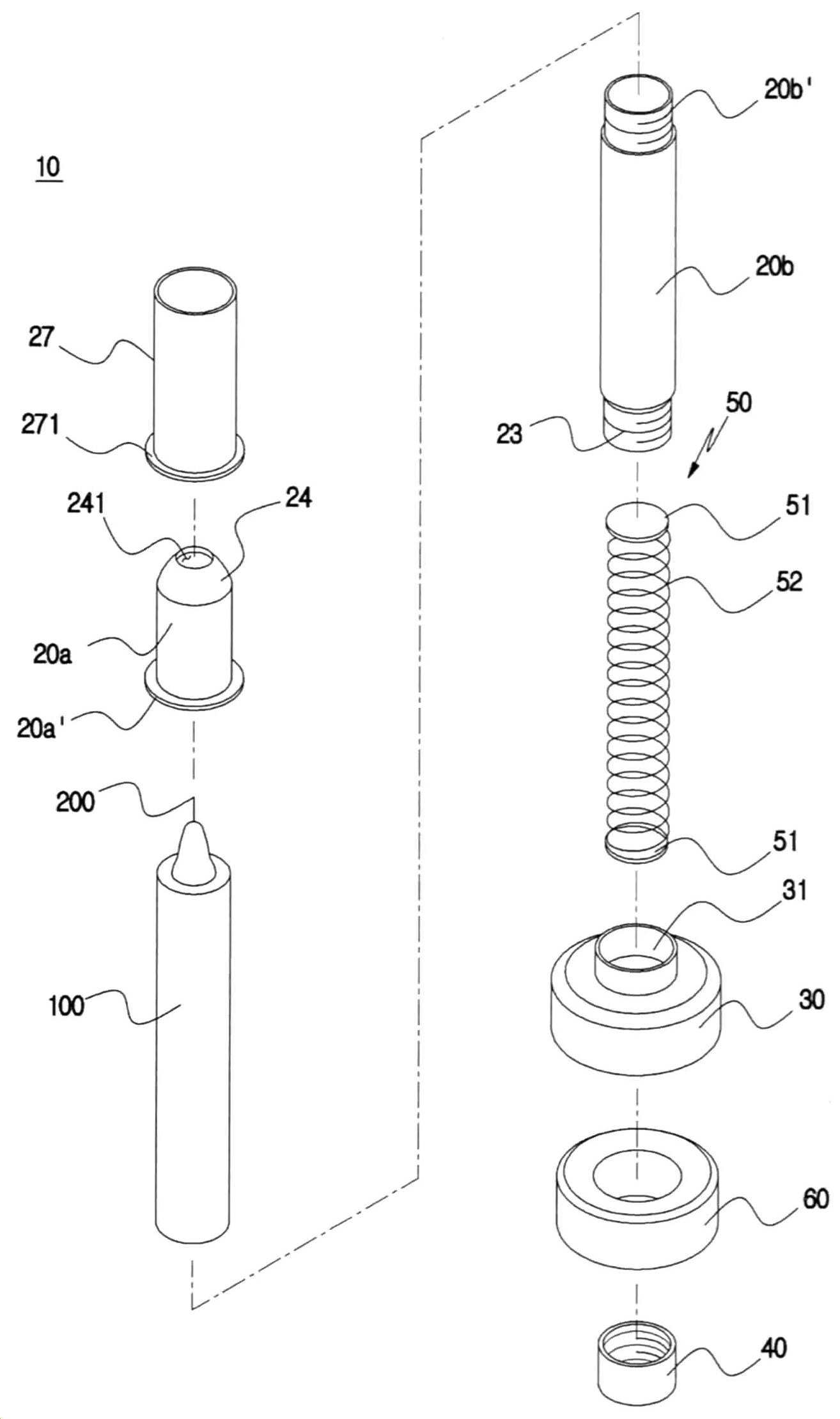

요약 : 본 발명은 화재방지구조 및 바람막이구조를 갖는 인출형 양초장치에 관한 것으로서, 보다 상세하게는 양초를 수용하여 심지를 외부로 인출시키도록 된 인출형 양초장치로서, 상기 양초가 배치되도록 내부에 수용공간을 갖으며, 하부에는 상기 수용공간과 연통되게 투입구가 형성되고, 하부 외주연에는 나사부가 형성되며, 상부에는 상기 수용공간과 연통되게 인출구를 갖는 원뿔관이 형성된 수용관부와, 상기 수용관부의 하부에 끼움되고 하부가 개방되고, 상기 수용관부의 끼움돌부가 체결되도록 관통공이 형성된 고정캡와, 상기 관통공에 관통된 상기 나사부에 체결되는 고정마개와, 상기 수용관부에 배치되어, 상기 양초를 상기 원뿔관 방향으로 가압하는 한쌍의 가압패널과 상기 가압패널을 연결하는 탄성스프링으로 이루어진 가압부와, 상기 고정캡에 끼움되는 마찰부재로 이루어지며, 상기 수용관부는 상부관부와 상부 외주연에 나선부가 형성되어 상기 상부관부의 하부에 체결되는 하부관부로 이루어져, 양초가 수용되는 수용관부에 원뿔관을 형성시키고 가압부로 수용된 양초를 밀어올림으로서, 심지가 쓰러져 화재로 이어지는 문제가 발생하지 않게 되고, 심지가 내부에 배치되도록 바람막이관을 수용관부의 상부에 체결하여 외부의 바람을 차단하여 촛불이 꺼지는 것을 방지하게 되며, 구조가 간단하여 제조가 용이한 효과가 있다.
