경사진 밴드갭 태양전지의 소수 캐리어 유효 확산 길이 깊이 프로파일 산출방법 Evaluation Method of Depth Profile of Effective Diffusion Length of the Minority Carrier in Graded Bandgap Solar Cell

출원번호 : 10-2019-0059883 (2019년05월22일)

등록번호 : 10-2194369 (2020년12월17일)

특허권자 : 한밭대학교

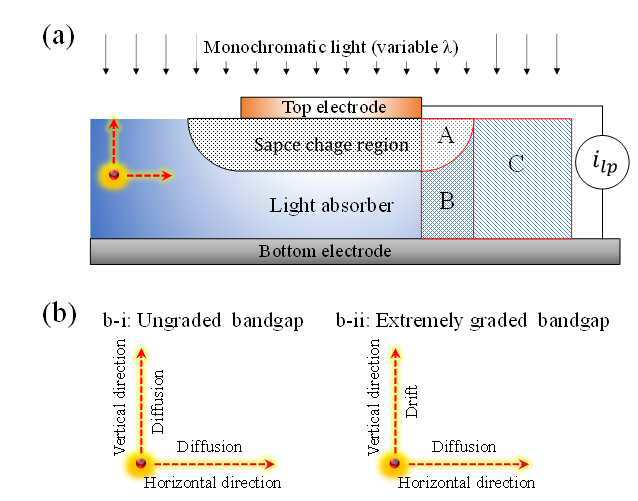

요약 : 본 발명은 소수 캐리어 유효 확산 길이 깊이 프로파일 산출방법에 관한 것으로, 본 발명에 따른 산출방법은 하부
전극; 하부 전극 상에 위치하며 위치에 따라 변화되는 밴드갭을 갖는 광흡수체 층; 및 상기 광흡수체 층 상에 위
치하는 불투명 상부 전극;을 포함하는 시험 전지를 이용하며, a) 상기 시험 전지에 서로 상이한 파장의 광을 조
사하며 조사광의 파장별 광전류를 측정하는 단계; 및 b) 소수 캐리어의 수평 이동 및 수직 이동이 모두 확산에
의한 이동인 제1한계 조건과 수평 이동이 확산에 의한 이동이며 수직 이동이 전계 드리프트(drift)에 의한 이동
인 제2한계조건 각각에서 도출된 광전류와 소수 캐리어 유효 확산 길이간의 관계식과 a) 단계에서 측정된 파장별
광전류를 이용하여, 광의 흡수 깊이에 따른 소수 캐리어 유효 확산 길이를 산출하는 단계;를 포함한다.
