구조물 모니터링 시스템 및 방법

출원번호 : 10-2005-0106769 (출원일: 2005-11-09)

등록번호 : 10-0740843 (등록일: 2007-07-12)

특허권자 : 충남대학교산학협력단

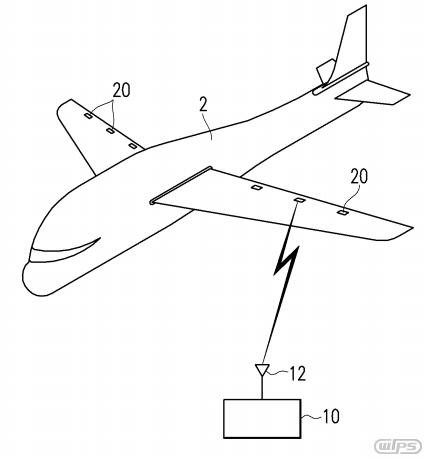

요약 : 정기적으로 측정한 데이터를 무선으로 다운받아 이를 처리하여 구조물의 변동사항을 검증하므로 작업이 짧은 시간에 이루어지므로 실시간으로 구조물의 안전성을 확보하는 것이 가능하도록, 구조물의 각 측정지점에 설치되고 센서부와 제어부, 메모리부, 안테나부로 구성되는 다수의 측정모듈과, 측정모듈과 송수신하여 측정 데이터를 다운받아 처리하는 측정제어장치를 포함하고, 측정모듈의 센서부는 스트레인 게이지, 변위계, 로드셀, 가속도계, 속도계 등을 사용하여 구성되고, 제어부는 프로세서 등으로 이루어지고, 메모리부는 플래시메모리 등을 이용하여 구성되는 구조물 모니터링 시스템을 제공한다.

대표청구항 : 구조물의 각 측정지점에 설치되고 센서부와 제어부, 메모리부, 안테나부로 구성되는 다수의 측정모듈과, 상기 측정모듈과 송수신하여 측정 데이터를 다운받아 처리하는 측정제어장치를 포함하고, 상기 제어부는 상기 센서부에서 측정된 값과 고유번호를 조합하여 소정의 측정신호를 발생시켜 상기 안테나부를 통하여 트리거신호와 함께 전송하도록 프로그래밍되고 정기적으로 상기 센서부를 통한 측정을 행하여 측정값을 상기 메모리부에 저장하도록 구성되는 프로세서와, 상기 안테나부를 통하여 수신된 주파수 신호의 일부를 이용하여 유도전력을 발생시켜 프로세서에 구동 전원을 인가하는 DC 정류기와, 상기 센서부로부터 측정되는 신호 및 상기 프로세서에서 처리된 신호를 디지털신호로 변환하는 데이터 변환기를 포함하여 이루어지는 구조물 모니터링 시스템.
