그라파이트 기판을 이용한 태양 전지 및 이의 제조 방법

출원번호 : 10-2019-0049175 (출원일: 2019-04-26)

등록번호 : 10-2308911 (등록일: 2021-09-28)

특허권자 : 충남대학교산학협력단

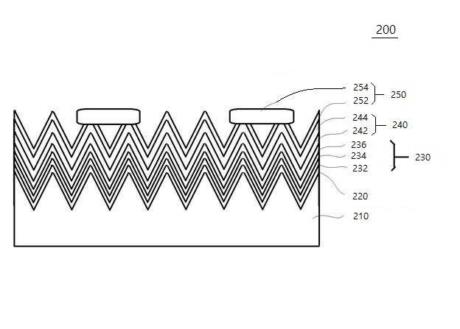

요약 : 본 발명은 그라파이트 기판을 이용한 태양전지에 있어서, 그루빙 패턴이 형성된 그라파이트 기판; 상기 그루빙 패턴이 형성된 그라파이트 기판 상에 배치된 배리어막; 상기 배리어막 상에 배치된 제1전극; 상기 제1전극상에 배치된 P/N반도체층; 및 상기 P/N반도체층 상에 배치된 제2전극을 포함하는 태양전지 및 이의 제조 방법을 개시한다.

대표청구항 : 그라파이트 기판을 이용한 태양전지에 있어서,그루빙 패턴이 형성된 그라파이트 기판;상기 그루빙 패턴이 형성된 그라파이트 기판 상에 배치된 배리어막;상기 배리어막 상에 배치된 제1전극;상기 제1전극상에 배치된 P/N반도체층; 및상기 P/N반도체층 상에 배치된 제2전극을 포함하며,상기 그루빙 패턴은 깊이가 500nm이하이며,상기 배리어막 상에 배치된 제1투명도전막;상기 제1투명도전막 상에 배치된 금속 메시; 및상기 금속 메시 상에 배치된 제2투명도전막을 포함하는 것을 특징으로 하는 태양전지.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3521414000400
