냉각기능을 가지는 추진기관 시험장치

기계
냉각기능을 가지는 추진기관 시험장치

출원번호 : 10-2017-0102081 (출원일: 2017-08-11)

등록번호 : 10-1977892 (등록일: 2019-05-07)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 고공환경을 모사하는 추진기관 시험설비 중 엔진 등과 같은 부품의 목표고도 및 마하수 조건에 부합할 수 있도록 시험하는 동시에 냉각설비를 구축함으로써 부품의 열적 부하를 완화하는 냉각기능을 가지는 추진기관 시험장치에 관한 것이다. 본 발명은 고공환경을 모사하는 추진기관 시험장치에 있어서, 유체 공급부로부터 유체를 공급받아 분사함으로써 마하수, 압력 및 온도를 조정하는 유체 노즐과, 상기 유체 노즐과 결합되며, 내부 공간에 상기 유체가 이동하고, 상기 유체 노즐에서 분사되는 상기 유체에 의하여 마하수, 압력 및 온도가 구현되는 시험부와, 상기 시험부와 결합되며, 상기 시험부로부터 전달되는 상기 유체가 이동하면서 진공압력을 구현하는 디퓨저와, 상기 시험부 내부의 마하수, 압력 및 온도를 측정하는 측정부를 포함하며, 상기 시험부는 상기 유체 노즐 및 디퓨저와 결합되며, 상기 유체가 이동하는 시험관과, 상기 시험관 내부에 배치되어 상기 시험관 내부를 이동하는 상기 유체를 냉각시키는 냉각 조립체와, 상기 시험관과 상기 냉각 조립체를 결합시키는 결합유닛을 포함한다.

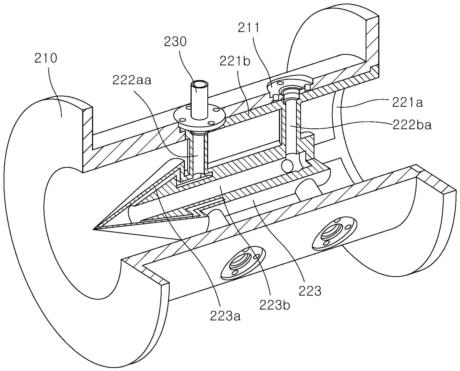

대표청구항 : 고공환경을 모사하는 추진기관 시험장치에 있어서, 유체 공급부로부터 유체를 공급받아 분사함으로써 마하수, 압력 및 온도를 조정하는 유체 노즐;상기 유체 노즐과 결합되며, 내부 공간에 상기 유체가 이동하고, 상기 유체 노즐에서 분사되는 상기 유체에 의하여 마하수, 압력 및 온도가 구현되는 시험부;상기 시험부와 결합되며, 상기 시험부로부터 전달되는 상기 유체가 이동하면서 진공압력을 구현하는 디퓨저; 및상기 시험부 내부의 마하수, 압력 및 온도를 측정하는 측정부;를 포함하며,상기 시험부는,상기 유체 노즐 및 디퓨저와 결합되며, 상기 유체가 이동하는 시험관;상기 시험관 내부에 배치되어 상기 시험관 내부를 이동하는 상기 유체를 냉각시키는 냉각 조립체; 및상기 시험관과 상기 냉각 조립체를 결합시키는 결합유닛;을 포함하며,상기 냉각 조립체는,상기 시험관의 내주면과 결합되는 프레임부;상기 시험관 내부에 배치되며, 전단부는 원추형으로 형성되고 후단부는 원기둥 형상으로 형성되며, 상기 유체의 이동을 간섭하여 상기 시험관 내부에 열적 부하를 발생시키는 부하발생부; 및상기 프레임부로부터 상기 부하발생부를 지지하는 3축의 지지부;를 포함하며,상기 부하발생부 및 상기 지지부 내부에는 냉각수가 이동하는 냉각채널이 형성되어, 상기 시험관 내부를 이동하는 유체의 열에 의한 상기 냉각 조립체의 열적 부하를 감소시키는 것을 특징으로 하는 냉각기능을 가지는 추진기관 시험장치.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3519202000770
