높이가 다른 마이크로입자가 연결된 3차원 마이크로구조물의 제조방법

출원번호 : 10-2015-0060343 (출원일: 2015-04-29)

등록번호 : 10-1677102 (등록일: 2016-11-11)

특허권자 : 충남대학교산학협력단

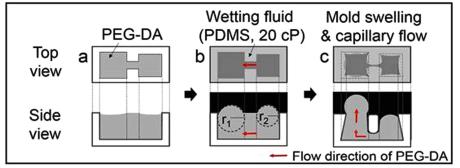

요약 : 본 발명은 복제몰드를 사용하여 보다 복잡한 구조의 3차원 구조를 갖는 단분산성 마이크로입자를 제조하는 방법에 관한 것으로, 그 중에서도 높이가 다른 마이크로입자가 서로 연결되어 있는 구조를 갖는 3차원 마이크로구조물의 제조방법에 관한 것이다. 보다 상세하게는 고분자 모노머와 고분자 모노머와 혼합되지 않는 용매를 이용한 마이크로입자의 제조방법에 있어서, A) 서로 다른 폭을 갖는 둘 이상의 도형이 브릿지에 의해 연결되어 있으며, 상기 브릿지의 폭은 브릿지에 의해 연결되는 도형 중 작은 폭을 갖는 도형의 폭보다 작거나 같고, 큰 폭을 갖는 도형의 폭에 대한 브릿지의 폭의 비가 0.4 이하인 단면구조를 갖는 마이크로몰드가 음각된 복제몰드를 준비하는 단계; B) 상기 복제몰드의 마이크로몰드에 상기 고분자 모노머를 충진하는 단계; C) 복제몰드에 대한 젖음성이 고분자 모노머에 비해 크고, 고분자 모노머에 비해 밀도가 낮은 조건을 충족하면서, 상기 복제몰드에 대한 팽윤계수가 1.1 이상인 용매를 상기 고분자 모노머가 충진된 마이크로몰드의 상면에 가하여 복제몰드를 팽윤시키는 단계; 및 D) 상기 고분자 모노머를 중합시키는 단계;를 포함하는 것을 특징으로 하는 높이가 다른 입자가 연결된 형태의 마이크로구조물의 제조방법에 관한 것이다.

대표청구항 : 고분자 모노머와 고분자 모노머와 혼합되지 않는 용매를 이용한 마이크로입자의 제조방법에 있어서,A) 서로 다른 폭을 갖는 둘 이상의 도형이 브릿지에 의해 연결되어 있으며, 상기 브릿지의 폭은 브릿지에 의해 연결되는 도형 중 작은 폭을 갖는 도형의 폭보다 작거나 같고, 큰 폭을 갖는 도형의 폭에 대한 브릿지의 폭의 비가 0.4 이하인 단면구조를 갖는 마이크로몰드가 음각된 PDMS(Polydimethylsiloxane) 재질의 복제몰드를 준비하는 단계;B) 상기 복제몰드의 마이크로몰드에 상기 고분자 모노머를 충진하는 단계;C) 펜탄, PDMS oil, 디이소프로필아민, 헥산, 헵탄, 트리에틸아민, 에테르, 사이클로헥산, 트리클로로에틸렌, 디메톡시에탄, 자이렌, 톨루엔, 에틸 아세테이트, 벤젠, 클로로폼, 2-부타논, 테트로하이드로퓨란, 디메틸카보네이트, 클로로벤젠, 메틸렌클로라이드, 아세톤, 다이옥산, 피리딘, N-메틸피롤리돈, t-부틸알콜로 이루어진 군으로부터 선택된 하나 이상의 용매 중 복제몰드에 대한 젖음성이 고분자 모노머에 비해 크고, 고분자 모노머에 비해 밀도가 낮은 조건을 충족하는 용매를 상기 고분자 모노머가 충진된 마이크로몰드의 상면에 가하여 복제몰드를 팽윤시키는 단계; 및D) 상기 고분자 모노머를 중합시키는 단계;를 포함하는 것을 특징으로 하는 높이가 다른 입자가 연결된 형태의 마이크로구조물의 제조방법.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3516482000855
