다단 선형화 기법을 이용한 전력증폭기

출원번호 : 10-2020-0028948 (출원일: 2020-03-09)

등록번호 : 10-2457874 (등록일: 2022-10-19)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 전치왜곡 보상 방식에 따라 전력증폭기의 선형성을 향상시키는 기술로서, 전력단의 바이어스 부담을 낮추기 위하여 구동단과 전력단 사이에 중간단을 두어 구동단에 의한 전치왜곡이 중간단과 전력단의 왜곡에 의해 보상되게 한다. 본 발명에 따르면 왜곡의 보상이 중간단과 전력단에서 나누어 이루어짐으로써 전력단의 바이어스 전압을 낮출 수 있고, 전력증폭기의 전체 효율을 높일 수 있다.

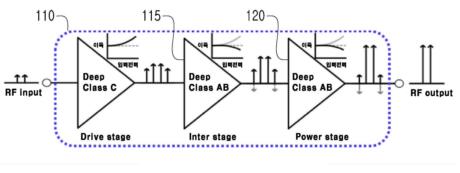

대표청구항 : 다단 선형화 기법을 이용한 전력증폭기로서,동위상의 IMD3(third-order intermodulation distortion)를 생성하도록 서브-임계 전압 바이어스 조건을 갖는 전치왜곡 구동단;역위상의 IMD3를 생성하도록 상기 전치왜곡 구동단에 접속되는 중간단; 및역위상의 IMD3를 생성하도록 상기 중간단에 접속되는 전력단을 포함하고, 상기 전치왜곡 구동단에 의해 생성되는 상기 동위상의 IMD3는 상기 중간단에 의해 생성된 역위상의 IMD3 및 상기 전력단에 의해 생성된 역위상의 IMD3에 의해 상쇄됨으로써, 상기 전치왜곡 구동단에 의한 전치왜곡이 상기 중간단과 상기 전력단에서 나누어져 보상되는다단 선형화 기법을 이용한 전력증폭기.
