출원번호 : 10-2011-0054886 (2011년06월08일)
등록번호 : 10-1104466 (2012년01월03일)
특허권자 : 배재대학교 산학협력단
요약 :

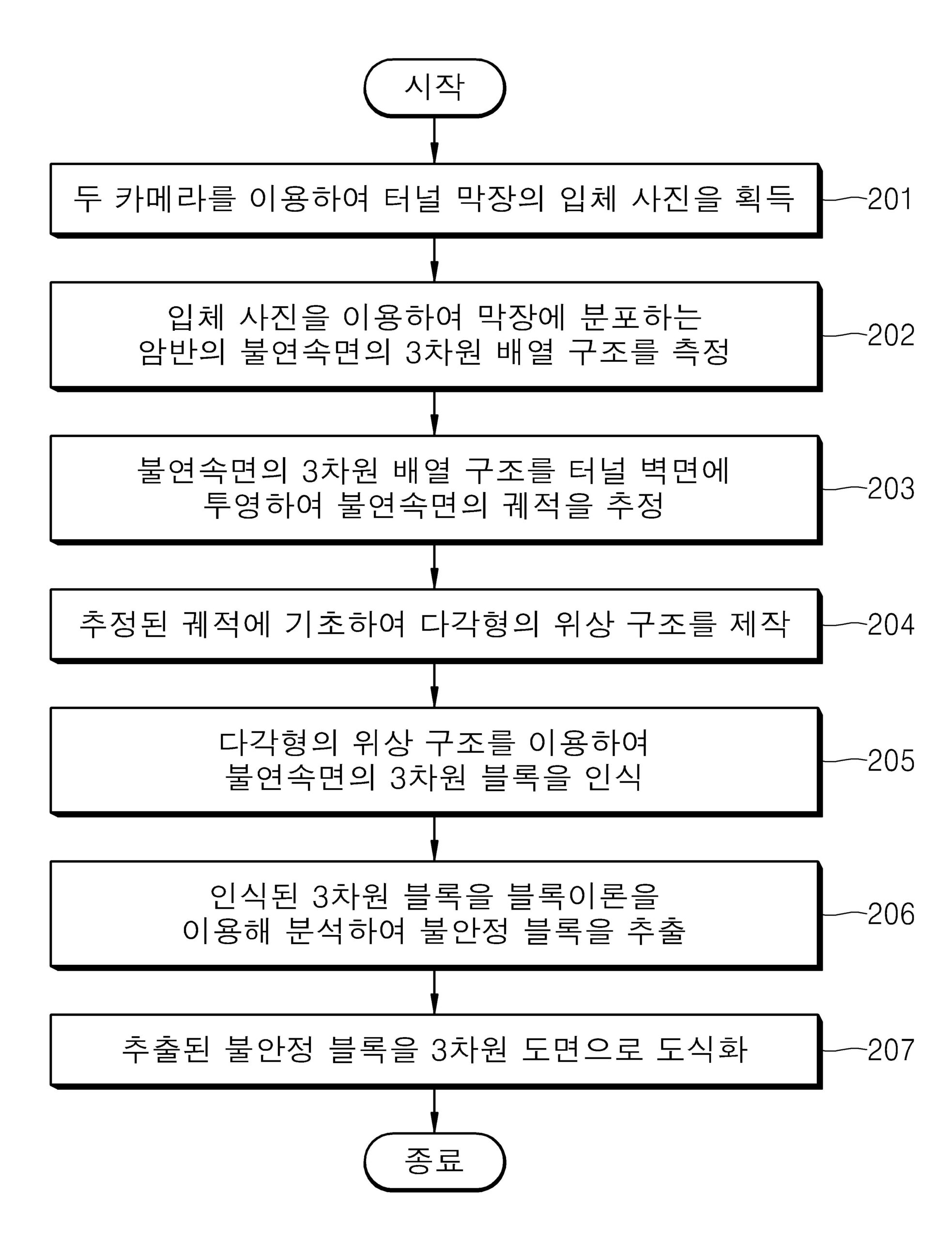

본 발명의 일 실시예에 따른 디지털 이미지를 이용한 터널 조사 시스템은 터널의 막장을 촬영한 입체 사진을 이용하여 상기 막장에 분포하는 암반의 불연속면의 3차원 배열 구조를 측정하는 측정부; 상기 측정된 불연속면의 3차원 배열 구조를 상기 터널의 벽면에 투영하여 상기 불연속면의 궤적을 추정하는 추정부; 상기 추정된 궤적에 기초하여 상기 벽면과 상기 막장에 대응하는 터널 이미지에 다각형의 위상 구조를 제작하고, 상기 제작된 다각형의 위상 구조를 이용하여 상기 불연속면의 3차원 블록을 인식하는 인식부; 및 상기 인식된 3차원 블록을 블록이론을 이용해 분석하여 불안정 블록을 추출하고, 상기 추출된 불안정 블록을 3차원 도면으로 도식화하는 추출부를 포함한다.
1020110054886
