마스크 일체형 안전모

출원번호 : 10-2020-0033088 (출원일: 2020-03-18)

등록번호 : 10-2402100 (등록일: 2022-05-20)

특허권자 : 충남대학교산학협력단

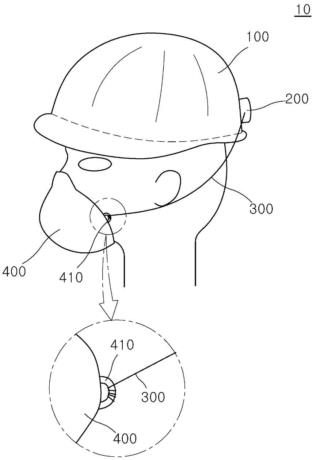

요약 : 본 발명은 마스크 일체형 안전모에 관한 것으로, 모자 형상의 본체, 본체 또는 마스크에 구비되는 조절 다이얼, 와이어 및 마스크를 포함하는 간단한 구성으로, 와이어로 조절 다이얼과 마스크를 연결하거나, 본체와 조절 다이얼을 연결하고, 조절 다이얼의 작동에 따라 와이어의 길이가 조절되어 착용자의 얼굴형에 관계없이 손쉽게 마스크를 착용할 수 있는 마스크 일체형 안전모를 제공할 수 있다.

대표청구항 : 모자 형상의 본체;상기 본체에 구비되는 적어도 하나 이상의 조절 다이얼;상기 조절 다이얼에 연결되는 와이어; 및상기 와이어에 연결되는 마스크를 포함하되,상기 조절 다이얼의 작동에 따라서 상기 와이어의 길이가 조절되는 것을 특징으로 하고,상기 조절 다이얼은,원통의 형상으로 상기 본체에 구비되는 고정하우징;플랜지 보빈의 형상으로 상기 고정하우징 내부에 삽입되어 상기 와이어가 권취되는 권취톱니;상기 권취톱니의 상부 중앙에서부터 상기 고정하우징의 하부 중앙까지 수직으로 관통되는 지지나사 및 중앙에 상기 지지나사가 수직으로 관통하는 지지나사홀이 구비되고 상기 권취톱니에 삽입되어 상기 권취톱니와 상기 고정하우징을 결합시키는 지지샤프트를 포함하는 결합유닛;원형의 판 형상으로 상면이 볼록하게 돌출되어 형성되는 다이얼손잡이; 및상기 다이얼손잡이에 형성되는 결합홀에 삽입되어 상기 다이얼손잡이와 상기 권취톱니를 결합하는 고정나사;를 포함하는 것을 특징으로 하는 마스크 일체형 안전모.
