마이크로스트립 패치 안테나

출원번호 : 10-2014-0180225 (출원일: 2014-12-15)

등록번호 : 10-1627942 (등록일: 2016-05-31)

특허권자 : 충남대학교산학협력단

요약 : 본 발명의 마이크로스트립 패치 안테나는, 베이스 기판, 상기 베이스 기판의 상면 혹은 타면에 위치하고 외부로 전자기파를 방사하는 방사 패치 및 상기 방사 패치의 일 지점과 연결되어 상기 방사 패치에 전력을 공급하는 급전선을 포함하며, 상기 급전선의 일 지점에 오픈 스터브가 마련되는 것을 특징으로 한다. 그로 인해 대역저지 필터를 삽입하면서도 렉테나의 크기가 커지지 않도록 하여 종래에 비해 렉테나를 소형화시키는 기술을 제공한다.

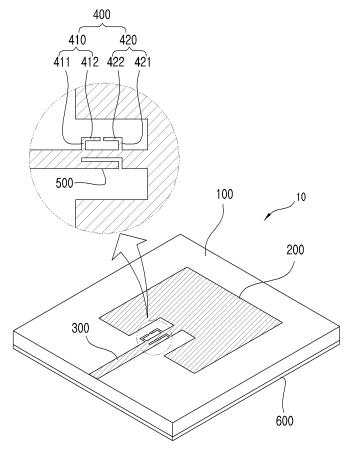

대표청구항 : 베이스 기판;상기 베이스 기판의 상면에 위치하고 외부로 전자기파를 방사하는 일 지점이 오목한 요(凹)형상의 방사 패치;상기 베이스 기판의 하면에 마련되는 접지판;상기 방사 패치의 요(凹)부와 연결되어 상기 방사 패치에 전력을 공급하는 급전선;상기 급전선의 일 지점에 형성되어 소정의 주파수 대역을 저지하는 특성을 가지는 오픈 스터브; 및상기 급전선의 일부가 패터닝되어 상기 방사 패치에서 발생되는 고조파 성분을 제거하는 스퍼라인;을 포함하며,상기 오픈 스터브는, 상기 급전선의 일 지점에서 돌출되어 끝단이 마주하는 제 1 오픈 스터브와 제 2 오픈 스터브로 마련되되,상기 제 1 오픈 스터브는, 상기 급전선의 일 지점에서 외측방향으로 돌출형성되는 제 1 돌출부; 및 상기 제 1 돌출부의 끝단에서 길이방향으로 연장형성되는 제 1 연장부;를 포함하고,상기 제 2 오픈 스터브는, 상기 제 1 돌출부와 소정 거리 이격된 상기 급전선의 일 지점에서 돌출형성된 제 2 돌출부; 및 상기 제 2 돌출부의 끝단에서 상기 제 1 연장부와 마주하는 방향으로 연장형성되는 제 2 연장부;를 포함하며,상기 제 1 연장부와 상기 제 2 연장부의 양 끝단 간격(G), 제 1 연장부의 길이(L1) 혹은 상기 제 2 연장부의 길이(L2)를 조절하여 저지 대역의 억압값을 조절하며,상기 오픈 스터브 및 상기 스퍼라인은, 상기 방사 패치의 오목한 영역 내에 배치되는 것을 특징으로 하는 마이크로스트립 패치 안테나.
