모듈형 전동기

출원번호 : 10-2015-0074329 (출원일: 2015-05-27)

등록번호 : 10-1717053 (등록일: 2017-03-10)

특허권자 : 충남대학교산학협력단

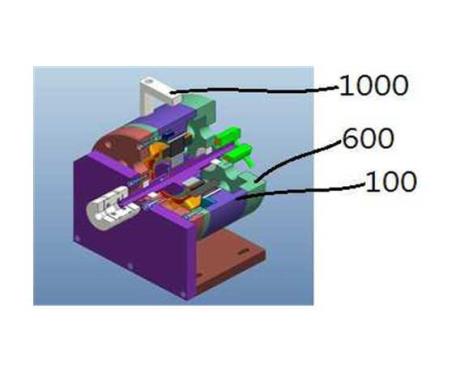

요약 : 본 발명은 모듈형 전동기에 관한 것으로,권선 이상 발생시, 해당 권선이 위치한 스테이터모듈결합수단만을 전동기하우징으로부터 분리할 수 있는 모듈형 전동기에 관한 것으로, 하측에 다수의 슬롯(110)을 포함하여 구성되는 스테이터모듈 (100)과;상기 스테이터모듈에 형성된 슬롯에 권선되는 코일부(200)와;상기 스테이터모듈의 일면에 결합되는 스테이터모듈결합편(300)과;일면에 상기 스테이터모듈결합편이 삽입 결합되는 삽입홈(410)이 형성되며, 하측면이 상기 스테이터모듈의 상면과 결합되며, 양측면에 전동기하우징과 체결부(500)에 의해 결합하기 위한 결합홈(420)이 다수 형성되어 있는 스테이터모듈결합수단(400)과;상기 스테이터모듈이 결합되어 있는 스테이터모듈결합수단이 다수 삽입될 수 있는 삽입공간이 마련되어 있는 전동기하우징(600);을 포함하는 것을 특징으로 한다.

대표청구항 : 스테이터코어(10)와, 스테이터코어에 권선되는 코일(20)과, 샤프트축(30)에 형성된 로터코어(40)와, 로터코어에 일정 간격 형성되는 로터영구자석(50)을 포함하여 구성되는 모듈형 전동기에 있어서,다수의 슬롯(110)을 포함하며, 모듈식으로 구성되는 복수의 스테이터모듈(100)과;상기 복수의 스테이터모듈 각각에 형성된 슬롯에 권선되는 코일부(200)와;상기 복수의 스테이터모듈(100) 각각의 일면에 결합되는 스테이터모듈결합편(300)과;일면에 상기 스테이터모듈결합편(300)이 삽입 결합되는 삽입홈(410)이 형성되며, 하측면이 상기 스테이터모듈(300)의 상면과 결합되며, 양측면에 전동기하우징(600)의 체결부(500)와 결합하기 위한 결합홈(420)이 다수 형성되어 있는 스테이터모듈결합수단(400)과;상기 스테이터모듈(100)이 결합되어 있는 스테이터모듈결합수단(400)이 삽입될 수 있는 다수의 삽입공간이 마련되어 있는 전동기하우징(600);을 포함하여 구성되며,권선 이상 발생시, 권선 이상이 발생된 해당 스테이터모듈(100)이 결합되어 있는 스테이터모듈결합수단(400)을 전동기하우징(600)으로부터 분리할 수 있으며, 용이한 분리를 위해 스테이터모듈결합수단(400)에는 손잡이(1000)를 결합하기 위한 손잡이결합홀(450)을 더 포함하여 구성되는 것을 특징으로 하는 모듈형 전동기.
