무단횡단 보행자 정보제공시스템

출원번호 : 10-2020-0014844 (출원일: 2020-02-07)

등록번호 : 10-2339424 (등록일: 2021-12-09)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 무단횡단 보행자 정보제공시스템에 관한 것으로, 더 상세하게는 야간에 도로를 무단횡단하는 보행자가 있을 경우 도로 중앙선에 설치된 경광등을 발광시켜 운전자에게 무단횡단하는 보행자가 있음을 인지시켜 방어운전이 이루어지도록 함으로써 무단횡단 보행자와의 차량사고를 예방할 수 있는 무단횡단보행자 정보제공시스템에 관한 것이다.

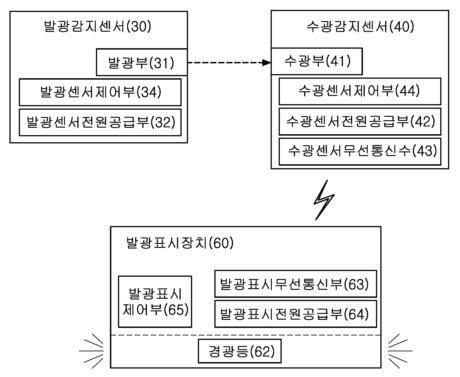

대표청구항 : 무단횡단 보행자를 감지하여 운전자에게 정보를 제공하는 시스템에 있어서,도로 경계석과 인접한 인도에 설치되되 도로의 양측으로 각각 도로와 나란하게 2열로 설치되고, 감지신호를 무선으로 전송하는 감지센서장치(20)와;도로의 중앙에 설치되고, 상기 감지센서장치로부터 감지신호를 전송받아 내설된 경광등을 발광시키는 발광표시장치(60);를 포함하여 구성되되,상기 감지센서장치(20)는, 레이져를 이용한 광을 조사하는 발광부(31)와, 발광부에 전원을 공급하는 발광센서전원공급부(32)와, 센서 내의 신호를 제어하는 발광센서제어부(34)와, 발광부의 광이 조사되는 광조사통공이 형성된 발광센서케이스(35)를 포함하여 구성되는 발광감지센서(30)와;발광감지센서에서 조사된 광을 입사받는 수광부(41)와, 수광부에 전원을 공급하는 수광센서전원공급부(42)와, 수광부에서 감지된 신호를 무선으로 송신하는 수광센서무선통신부(43)와, 센서 내의 신호를 제어하는 수광센서제어부(44)와, 발광감지센서에서 조사된 광을 입사받는 광입사통공이 형성된 수광센서케이스(45)를 포함하여 구성되는 수광감지센서(40);로 분리구성하고, 상기 발광표시장치(60)는,하부에 수용공간이 형성된 수용부(611)와, 상기 수용부의 상부 모서리에서 상측으로 연장된 4개의 기둥부(612)와, 상기 기둥부 상부를 덮도록 태양전지판(66)을 설치하여 발광표시전원공급부를 충전시키는 덮개부(613)와, 상기 기둥부 사이의 개구부분을 막아 외부로부터 이물질이 유입되는 것을 차단하면서 내부 빛은 외부로 조사되게 하는 투명창(614)을 포함하는 본체(61)와;상기 본체의 기둥부 사이 공간에 내설되어 외부로 광을 조사하는 경광등(62)과;상기 본체의 수용부에 내설되어 수광감지센서로부터 감지신호를 전송받는 발광표시무선통신부(63)와;발광표시장치 각부에 전원을 공급하는 발광표시전원공급부(64)와;발광표시장치 내부의 신호를 제어하되, 발광표시전원공급부의 충전효율을 체크하여 효율성이 최초 충전시보다 일정수준이하로 떨어질 경우 시설관리자에게 무선신호를 보내거나 특정시간에 특정색으로 발광이 이루어지게 하여 점검이 필요함을 외부로 표시되도록 제어하는 발광표시제어부(65);를 포함하여 구성되는 것을 특징으로 하는 무단횡단 보행자 정보제공시스템.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3521514000491
