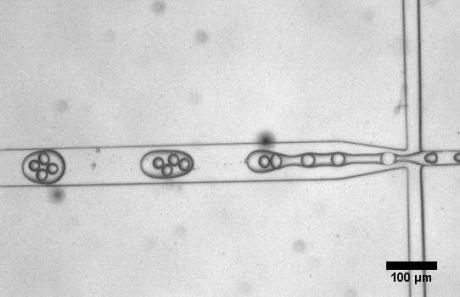

미세유체 칩 채널의 선택적 표면개질방법 및 이를 이용한 멀티플 이멀전 제조용 미세유체 칩의 제조방법

출원번호 : 10-2011-0022823 (출원일: 2011-03-15)

등록번호 : 10-1243147 (등록일: 2013-03-07)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 (A) 미세유체 칩의 채널에 하기 화학식 1의 트리알콕시실릴알킬 메타아크릴레이트 용액을 채우고 가열하여 1차 표 개질하는 단계; (B) 상기 1차 표면개질된 미세유체 칩의 채널에 벤조페논 (Benzophenone), DEAP (2,2-Diethoxyacetophenone), CQ (camphoroquinone), EDMAB (ethyl (4-dimethyl amino) benzoate), DBMP (6-Di-tert-butyl-4-methyl pyridine), DMAEMA (2-(N,N-dimethylamino)ethyl methacrylate), DPIHP (diphenyliodonium hexafluorophosphate) 및 DMPA ( N-(2,3-dimercaptopropyl)-phthalamidic acid)로 이루어진 군에서 선택된 하나 이상의 광개시제가 포함된 용액을 채워서 미세유체 칩 채널의 공극에 상기 광개시제를 흡수시키는 단계; (C) 상기 광개시제가 공극에 흡수된 미세유체 칩의 채널에 아크릴릭 산 용액을 채우고 표면개질을 원하는 영역에 자외선을 조사하여 2차 표면개질하는 단계; 및 (D) 상기 2차 표면개질된 미세유체 칩의 채널에 광개시제가 포함된 아크릴릭 액시드 용액을 채우고 표면개질을 원하는 영역에 자외선을 조사하여 3차 표면개질하는 단계;를 포함하여 이루어지는 것을 특징으로 하는 미세유체 칩 채널의 표면개질 방법 및 이에 의한 멀티플 이멀전 제조용 미세유체 칩의 제조방법에 관한 것이다.

대표청구항 : (A) 미세유체 칩의 채널에 하기 화학식 1의 트리알콕시실릴알킬 메타아크릴레이트 용액을 채우고 가열하여 1차 표면개질하는 단계;(B) 상기 1차 표면개질된 미세유체 칩의 채널에 벤조페논 (Benzophenone), DEAP (2,2-Diethoxyacetophenone), CQ (camphoroquinone), EDMAB (ethyl (4-dimethyl amino) benzoate), DBMP (6-Di-tert-butyl-4-methyl pyridine ), DMAEMA (2-(N,N-dimethylamino)ethyl methacrylate), DPIHP (diphenyliodonium hexafluorophosphate), DMPA ( N-(2,3-dimercaptopropyl)-phthalamidic acid)으로 이루어진 군에서 선택된 하나 이상의 광개시제가 포함된 용액을 채워서 미세유체 칩 채널의 공극에 상기 광개시제를 흡수시키는 단계;(C) 상기 광개시제가 공극에 흡수된 미세유체 칩의 채널에 아크릴릭 산 용액을 채우고 표면개질을 원하는 영역에 자외선을 조사하여 2차 표면개질하는 단계; 및(D) 상기 2차 표면개질된 미세유체 칩의 채널에 광개시제가 포함된 아크릴릭 액시드 용액을 채우고 표면개질을 원하는 영역에 자외선을 조사하여 3차 표면개질하는 단계;를 포함하여 이루어지는 것을 특징으로 하는 미세유체 칩 채널의 표면개질 방법. [화학식 1][이미지]단, R=메틸, 에틸, 프로필 또는 부틸이며 n=1~4인 정수.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3513112000769
