배열 합성 혼 안테나

출원번호 : 10-2011-0008571 (출원일: 2011-01-28)

등록번호 : 10-1101268 (등록일: 2011-12-26)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 배열 합성 혼 안테나에 관한 것으로서, 혼 안테나를 배열 합성하여 사용함으로써 큰 이득을 얻고 파라볼라 안테나 사용 시 발생하던 스필오버에 의한 이득 손실을 보전할 수 있으며, 다수의 소형 파워 제너레이터를 사용함으로써, 무게 및 부피가 크고 구현이 어려운 단일 파워 제너레이터를 대체하여 큰 파워를 낼 수 있는 안테나를 제공함에 그 목적이 있다. 이러한 목적을 달성하기 위한 본 발명은, 그 길이가 축소될 수 있도록, 전단부와 후단부로 구분되는 텔레스코픽 타입의 다단구조로서, 혼 안테나가 소정 개수 배열 합성되어 있는 혼 안테나부; 및 다수개의 제너레이터로 이루어지며, 각각의 혼 안테나의 끝단에 형성되어 전원을 공급하며, 급전을 수행하는 제너레이터부; 를 포함한다.

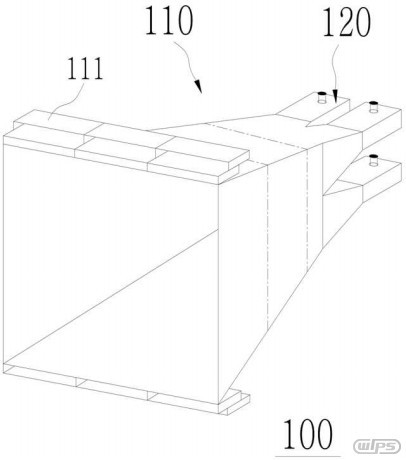

대표청구항 : 배열 합성 혼 안테나에 있어서, 그 길이가 축소될 수 있도록, 전단부(10)와 후단부(20)로 구분되는 텔레스코픽 타입의 다단구조로서, 혼 안테나가 소정 개수 배열 합성되어 있는 혼 안테나부(110); 및 다수개의 제너레이터로 이루어지며, 각각의 혼 안테나의 끝단에 형성되어 전원을 공급하며, 급전을 수행하는 제너레이터부(120); 를 포함하는 배열 합성 혼 안테나.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3512012001840
