밸브 구동용 유압제어시스템 HYDRAULIC CONTROL SYSTEM FOR ACTUATING THE VALVE

출원번호 : 10-2008-0108848 (2008년11월04일)

등록번호 : 10-0899599 (2009년05월20일)

특허권자 : (주)유일글로비스

요약 :

본 발명은 유압구동식 밸브를 구동시키기 위한 유압제어시스템에 관한 것으로, 보다 상세하게는 밸브의 개방에 따른 수두손실을 최소화함과 더불어, 신속히 폐쇄함으로써 펌프의 손상을 방지하여 펌프의 수명을 연장시키고, 전체시스템을 소형화함으로써 그 제조비용을 절감할 수 있는 밸브 구동용 유압제어시스템에 관한 것이다.

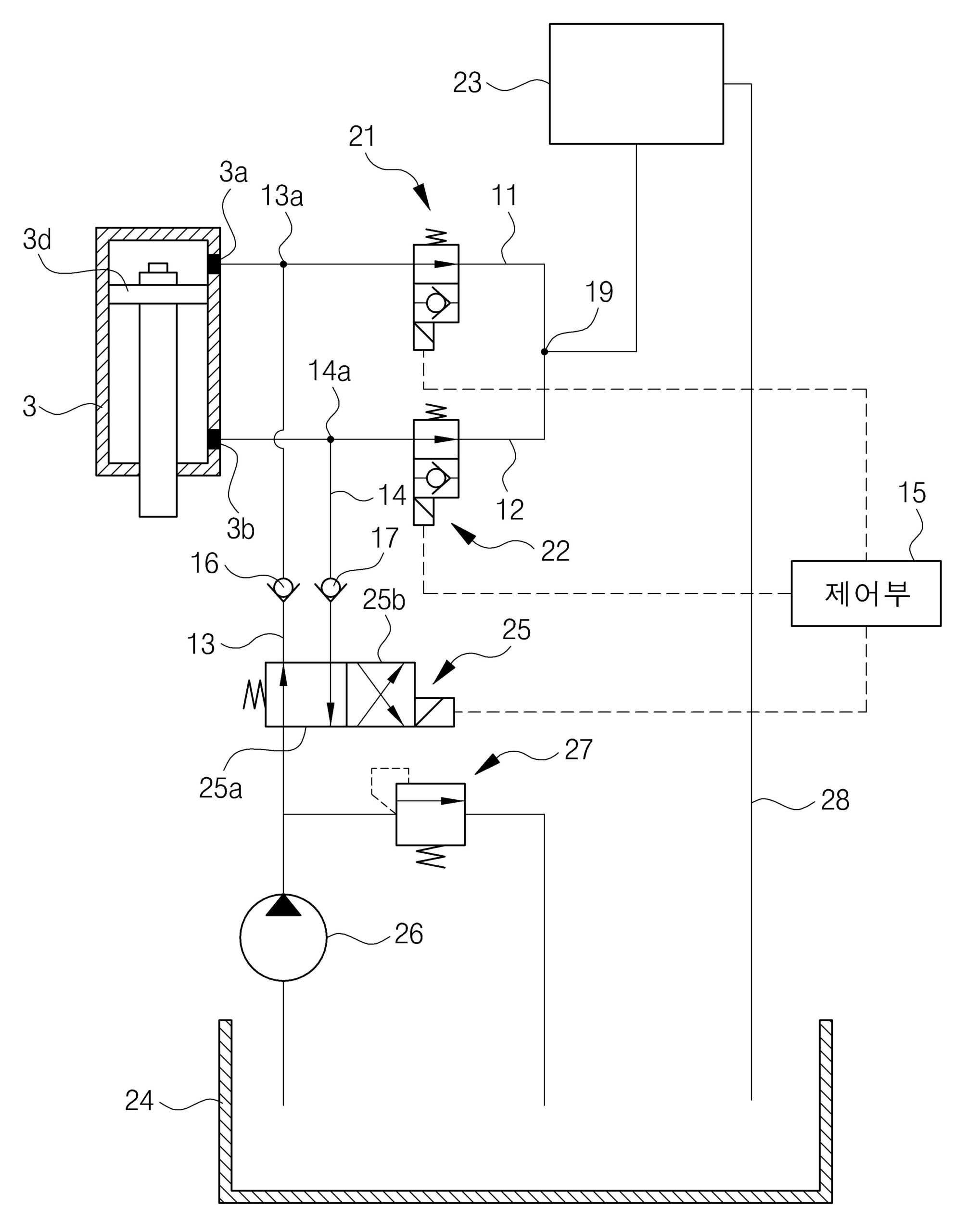

본 발명의 밸브 구동용 유압제어시스템은, 구동실린더의 제1포트와 소통하는 제1유로; 구동실린더의 제2포트와 소통하고, 상기 제1유로와 병렬로 연결된 제2유로; 상기 제1유로에 설치되고, 평시개방구조의 전자제어밸브로 구성된 제1개폐밸브; 상기 제2유로에 설치되고, 평시개방구조의 전자제어밸브로 구성된 제2개폐밸브; 상기 제1유로와 합류하는 제1공급유로; 상기 제2유로와 합류하는 제2공급유로;상기 제1 및 제2 공급유로와 소통하고, 압유가 충전된 압유탱크; 상기 압유탱크의 압유를 상기 제1 및 제2 공급유로로 공급하는 공급펌프; 상기 제1 및 제2 공급유로와 상기 압유탱크 사이에 개재되고, 상기 공급펌프의 토출구를 상기 제1 및 제2 공급유로에 선택적으로 접속시키는 전환밸브; 및 상기 제1 및 제2 개폐밸브, 상기 전환밸브와 전기적으로 접속되는 제어부;를 포함한다.





1020080108848
