베드 재배용 작물의 해충 제거장치 및 해충 제거방법

출원번호 : 10-2014-0181806 (출원일: 2014-12-16)

등록번호 : 10-1569351 (등록일: 2015-11-10)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 베드 재배용 작물의 해충 제거장치에 관한 것으로서, 더욱 상세하게는 베드 내의 토양에 연결부를 연결하여 전원공급부에서 인가되는 전원을 통해 토양의 내부 또는 작물에 기생하는 해충을 제거함으로써, 간편한 조작으로 인해 빠르게 해충을 제거할 수 있고, 재사용시에도 간편하여 사용이 편리하며, 빠른 해충 제거로 인해 작물의 재배 효율이 좋아지며, 작물 및 토양에 기생하는 해충을 전기를 통해 제거함으로써, 종래의 화학적제거, 화염식제거 등의 환경 오염을 방지할 수 있는 특징이 있다.

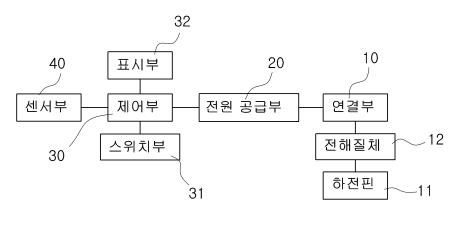

대표청구항 : 베드 내의 토양에서 재배되는 작물의 해충 및 토양 내의 해충를 제거하는 장치에 있어서,베드 내의 토양의 양끝단부에 삽입되는 다수의 하전핀이 형성되고, 상기 하전핀이 토양에 삽입 후, 내부에 저장된 전해질이 하전핀을 통해 토양에 공급되는 전해질체를 포함하는 연결부와;상기 연결부에 연결되어 전원을 연결부에 인가하는 전원 공급부와; 상기 전원 공급부와 연결되어 제어신호를 통해 전원 공급부를 제어하는 제어부; 및상기 베드 내 토양에 설 치되어 토양에 인가되는 전원을 감지하여 제어부로 전송하는 센서부;를 포함하여 구성되고,상기 연결부는 하전핀의 전면부에 전해질체가 구비되어 하전핀이 토양에 삽입시, 전해질체를 관통하면서 토양에 삽입됨으로써, 전해질체의 전해질이 토양과 하전핀 간에 공급되며,상기 전해질체는 내부에 전해질이 저장되며, 하전핀이 관통홀을 관통할 때 전해질이 하전핀을 따라 토양의 내부로 유입될 수 있도록 판막 형태의 마개가 관통홀의 양측에 형성되고, 상기 하전핀이 전해질체를 관통하면 마개가 하전핀을 통해 개방되어 하전핀이 토양에 삽입될 때 전해질이 토양으로 유입되며, 상기 전해질은 하전핀을 통해 인가되는 전원이 토양에 더 잘 인가되는 것을 특징으로 하는 베드 재배용 작물의 해충 제거장치.
