보상된 증분 컨덕턴스를 이용한 최대 전력점 추적 장치 및 방법 (Apparatus and method for tracking maximum power point using compensated incremental conductance)

출원번호 : 10-2017-0078067 (2017.06.20)

등록번호 : 10-19456200000 (2019.01.29)

특허권자 : 울산대학교 산학협력단

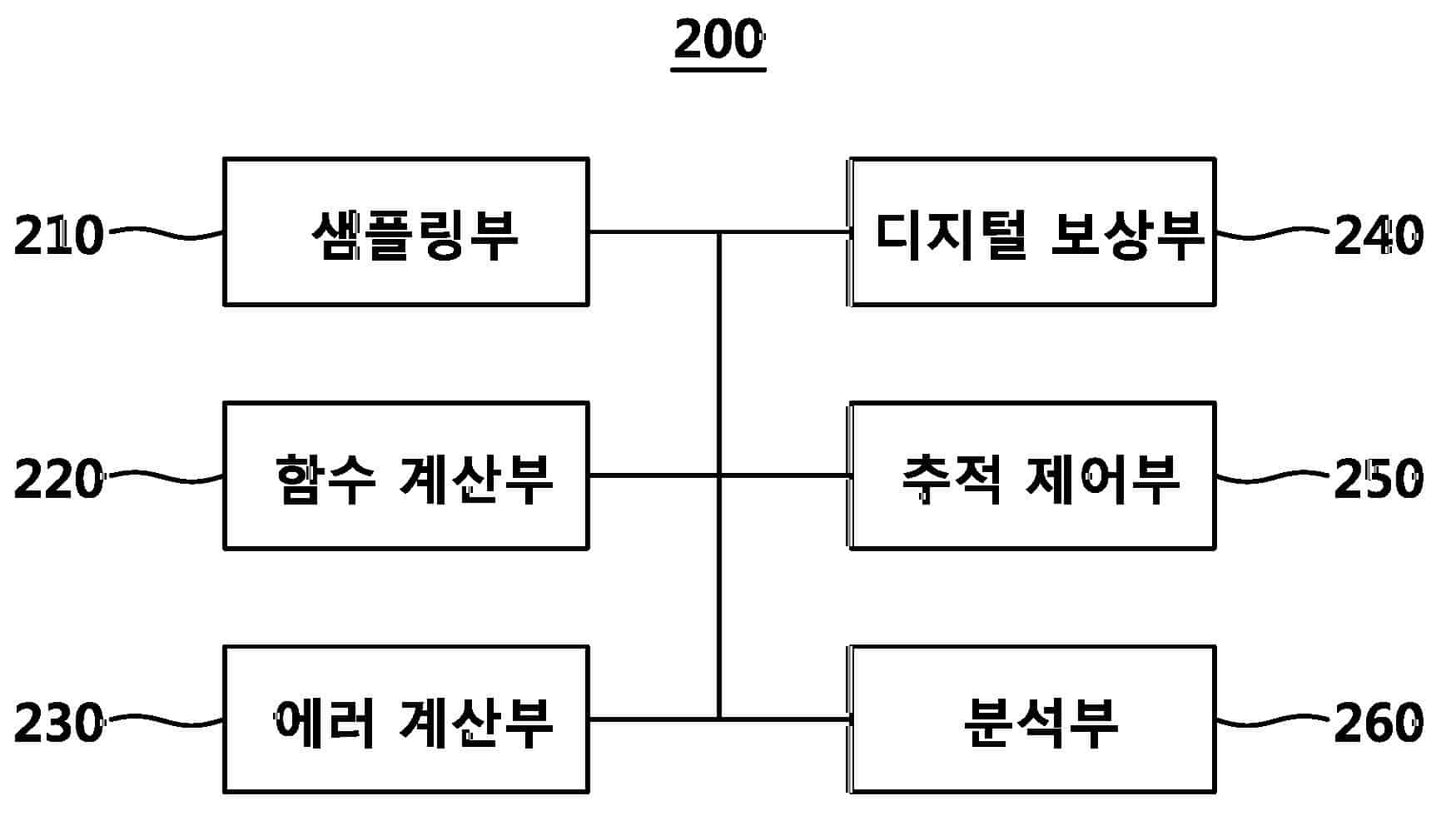

요약 : 본 발명의 실시 예에 따른 보상된 증분 컨덕턴스를 이용한 최대 전력점 추적 장치는, 태양광 패널에 대해 측정된 단자 전압 및 출력 전류를 입력받고, 상기 입력된 단자 전압 및 출력 전류를 파라미터로 갖는 피크-전력 평가 함수를 계산하는 함수 계산부; 상기 계산된 피크-전력 평가 함수와 기설정된 피크-전력 평가 레퍼런스값을 이용하여 에러 신호를 계산하는 에러 계산부; 상기 계산된 에러 신호에 기설정된 디지털 필터링을 적용하고, 상기 디지털 필터링된 에러 신호에 따라 듀티 신호를 업데이트하는 디지털 보상부; 및 상기 업데이트된 듀티 신호를 이용하여 최대 전력점의 추적을 제어하는 추적 제어부;를 포함한다.
