부레옥잠을 연속적으로 분리하는 방법 및 장치

출원번호 : 10-2015-0018501 (출원일: 2015-02-06)

등록번호 : 10-1716798 (등록일: 2017-03-09)

특허권자 : 충남대학교산학협력단

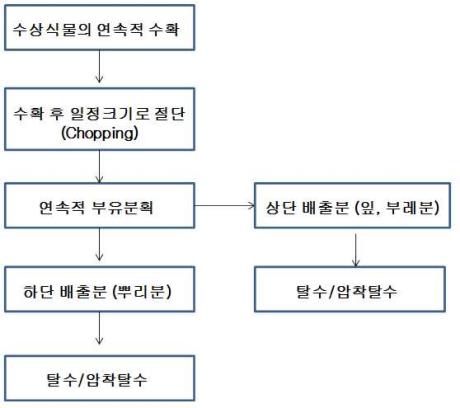

요약 : 본 발명은 비중차이를 이용하여 부레옥잠의 상층부(잎, 부레) 및 하층부(뿌리)를 연속적으로 분리하는 방법 및 장치에 관한 것이다. 보다 구체적으로는, 부레옥잠의 수확, 절단, 분획, 압착·탈수 단계를 연속적으로 수행하는 분리 방법에 관한 것이다. 또한, 본 발명은 상기 방법을 수행하는 장치에 관한 것으로서, 본 장치는 이동가능한 소형이므로 수변(강가, 호숫가 등)에 설치가 가능하여, 부피가 매우 크고 무거운 부레옥잠들을 공장까지 별도로 이송하지 않고 현장에서 바로 수확한 후 수확, 절단, 분획, 압착·탈수 단계를 거쳐 원료화를 가능하게 하는 특징이 있다.

대표청구항 : a) 컨베이어 벨트를 통해 부레옥잠을 제공하는 단계;b) 제공된 상기 부레옥잠이 초퍼에서 연속적으로 절단되는 단계;c) 절단된 상기 부레옥잠을 유체에서 비중차이를 이용하여 분획하는 단계; 및d) 상기 분획에 의해 수집된 상층부와 하층부 각각을 압착·탈수시키는 단계를 포함하고,상기 c) 단계는, 제1 유체 유동 분획기에서 제1임펠러에 의해 유체에 발생한 와류를 이용해 비중차이에 따라 잎 및 부레를 포함하는 상층부와 뿌리를 포함하는 하층부로 분획하는 단계;연결 통로를 통해 운반되는 상기 제1 유체 유동 분획기로부터 수득된 상층부를, 제 2 유체 유동 분획기에서, 제2임펠러에 의해 유체에 발생한 와류를 이용해 비중차이에 따라 재분획하는 단계; 상기 제2 유체 유동 분획기의 높이의 3/5 내지 4/5 지점에 설치된 부상물 수집기를 이용해, 상기 제2 유체 유동 분획기로부터 수득된 상층부를 수집하는 단계;스크린을 이용해, 상기 제1 유체 유동 분획기 및 상기 제2 유체 유동 분획기로부터 수득된 하층부로부터 유체를 배출시키는 단계; 및상기 스크린을 통해 배출된 유체를 상기 제1 유체 유동 분획기로 재순환시키는 단계를 포함하고,상기 d) 단계에서, 상기 부상물 수집기에서 수집된 상층부 및 상기 제1 유체 유동 분획기와 상기 제2 유체 유동 분획기로부터 수득되고 상기 스크린을 통해 수집된 하층부를 각각 압착·탈수하며,상기 제1 임펠러의 교반 속도가 상기 제2 임펠러의 교반 속도 보다 낮게 설정되며, 상기 제2 임펠러가 상기 제1 임펠러의 위치 보다 낮게 설치되고, 상기 제1 임펠러는 상기 제1 유체 유동 분획기의 높이의 1/3 지점 내지 1/2 지점에 설치되며, 상기 제2 임펠러는 상기 제2 유체 유동 분획기의 높이의 1/3 지점 내지 1/5 지점에 설치되는 부레옥잠의 상층부와 하층부를 연속적으로 분리하기 위한 방법.
