분무건조법을 이용한 에어로졸 입자 생성장치

출원번호 : 10-2019-0148144 (출원일: 2019-11-19)

등록번호 : 10-2267279 (등록일: 2021-06-15)

특허권자 : 충남대학교산학협력단

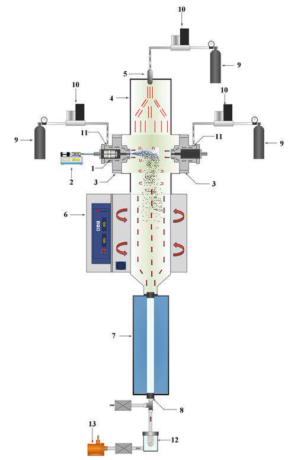

요약 : 분무건조법을 이용한 에어로졸 입자 생성장치가 개시되어 있다. 본 발명은, 분무된 액적을 건조시키기 위해 액적과 이송기체가 유동하는 건조챔버; 상기 건조챔버의 일측벽에 설치되는 한 쌍의 수평형 마운트블록; 상기 건조챔버의 내부에 액적을 수평하게 분무하기 위해 상기 수평형 마운트 블록에 그와 동심 형태로 설치되는 초음파노즐; 이송기체를 통해 쉬스 유동을 할 수 있도록 하기 위해, 상기 수평형 마운트블록의 초음파노즐 주위에 설치되는 공기유로; 건조챔버 내부로 온도를 상승시킨 가스를 주입시키기 위해, 상기 건조챔버의 상단에 설치되는 열풍기; 상기 건조챔버의 하단에 설치되어 건조챔버로부터 액적이 증발하여 생성된 증기를 흡착시켜 수분이 제거된 입자를 얻을 수 있도록 하는 실리카겔 디퓨전 드라이어; 및 상기 실리카겔 디퓨전 드라이어의 후단에 설치되어 에어로졸 입자를 포집하는 입자포집필터를 포함하는 것을 특징으로 한다.

대표청구항 : 분무건조법을 이용한 에어로졸 입자 생성장치에 있어서,분무된 액적을 건조시키기 위해 액적과 이송기체가 유동하는 건조챔버;상기 건조챔버의 일측벽에 설치되는 한 쌍의 수평형 마운트블록;상기 건조챔버의 내부에 액적을 수평하게 분무하기 위해 상기 수평형 마운트 블록에 그와 동심 형태로 설치되는 초음파노즐;이송기체를 통해 쉬스 유동을 할 수 있도록 하기 위해, 상기 수평형 마운트블록의 초음파노즐 주위에 설치되는 공기유로;건조챔버 내부로 온도를 상승시킨 가스를 주입시키기 위해, 상기 건조챔버의 상단에 설치되는 열풍기; 상기 건조챔버의 하단에 설치되어 건조챔버로부터 액적이 증발하여 생성된 증기를 흡착시켜 수분이 제거된 입자를 얻을 수 있도록 하는 실리카겔 디퓨전 드라이어; 및상기 실리카겔 디퓨전 드라이어의 후단에 설치되어 에어로졸 입자를 포집하는 입자포집필터를 포함하며, 상기 한 쌍의 수평형 마운트 블록은, 상기 건조챔버의 일측벽에 서로 대향하여 설치되고,상기 초음파노즐은 상기 건조챔버의 내부에 액적을 수평하게 분무하기 위해 상기 한 쌍의 수평형 마운트 블록 중 어느 하나에 설치되며,상기 공기유로는 이송기체를 통해 쉬스 유동을 할 수 있도록 각각의 수평형 마운트블록에 서로 대향하도록 설치되는 것을 특징으로 하는 분무건조법을 이용한 에어로졸 입자 생성장치.
