서모 사이펀을 이용한 도로결빙 방지장치

기계
서모 사이펀을 이용한 도로결빙 방지장치

출원번호 : 10-2014-0178057 (출원일: 2014-12-11)

등록번호 : 10-1645664 (등록일: 2016-07-29)

특허권자 : 충남대학교산학협력단

요약 : 본 발명에 따른 서모 사이펀을 이용한 도로결빙 방지장치는 내부에 작동유체가 주입되고, 지반에 매설되어 지열을 흡수하는 흡열부, 상기 흡열부 일측에 연결되어 상기 작동유체가 유동할 수 있는 통로를 제공하는 연결부 및 상기 연결부와 연결되어 상기 작동유체가 흡수한 상기 지열을 이용하여 도로의 결빙을 방지하는 방열부를 포함하고, 상기 작동유체는 사이펀 작용에 의해 상기 흡열부, 연결부 및 방열부를 순차적으로 반복 순환한다.

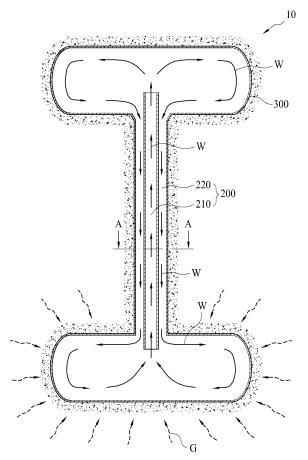

대표청구항 : 내부에 작동유체가 주입되고, 지반에 매설되어 지열을 흡수하는 흡열부;상기 흡열부 일측에 연결되어 상기 작동유체가 유동할 수 있는 통로를 제공하는 연결부; 및상기 연결부와 연결되어 상기 작동유체가 흡수한 상기 지열을 이용하여 도로의 결빙을 방지하는 방열부;를 포함하고,상기 작동유체는 사이펀 작용에 의해 상기 흡열부, 연결부 및 방열부를 순차적으로 반복 순환하고, 상기 연결부는,상기 흡열부에서 지열을 흡수한 고온의 작동유체가 상기 방열부로 유동하는 통로를 제공하는 제1연결부; 및상기 방열부에서 방열을 통해 결빙을 제거하며 온도가 낮아진 작동유체가 상기 흡열부로 유동하는 통로를 제공하는 제2연결부;를 포함하며,상기 흡열부에는 상기 흡열부 내부 공간의 일부를 횡으로 분할하는 제1격벽이 더 구비되며, 상기 제1연결부의 하단은 상기 제1격벽의 상부에 위치하고, 상기 제2연결부의 하단은 상기 제1격벽의 하부로 돌출되도록 형성되고,상기 방열부에는 상기 방열부 내부 공간의 일부를 횡으로 분할하는 제2격벽이 구비되며, 상기 제1연결부의 상단은 상기 제2격벽의 상부로 돌출되도록 형성되고, 상기 제2연결부의 상단은 상기 제2격벽의 하부에 위치하는 서모 사이펀을 이용한 도로결빙 방지장치.
