선형 엔코더를 이용한 정밀 인쇄 방법 및 장치

출원번호 : 10-2011-0131326 (출원일: 2011-12-08)

등록번호 : 10-1232890 (등록일: 2013-02-06)

특허권자 : 충남대학교산학협력단

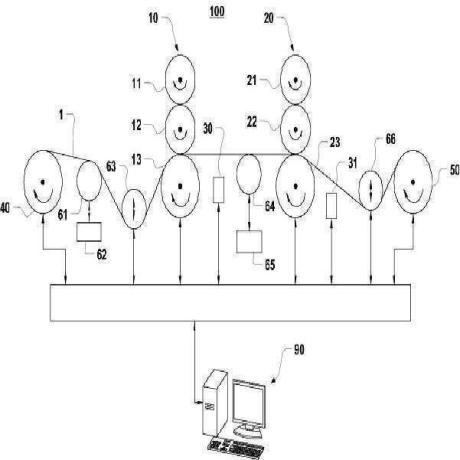

요약 : 2도 이상의 인쇄가 이루어지는 인쇄 작업에서 선형 엔코더를 이용하여 정밀한 인쇄를 수행하는 방법 및 장치가 제공된다. 정밀 인쇄 방법은, 1차 인쇄시 웹의 미리 정해진 위치에 선형 엔코더가 감지하기 위한 표지를 인쇄하고, 선형 엔코더에 의해 발생된 감지 신호를 기초로 하여 웹의 이동방향 및/또는 이동속도를 판단한다. 이러한 방법을 수행하기 위한 인쇄 장치는, 웹의 미리 정해진 위치에 표지를 인쇄하는 1차 인쇄 유닛, 웹에 인쇄된 표지를 감지하기 위한 선형 엔코더, 및 선형 엔코더에서 발생된 신호를 기초로 웹의 이동방향 및/또는 이동속도를 판단하는 판독부를 포함한다. 판독된 웹의 이동속도 및/또는 이동방향에 기초하여 웹의 이송을 정밀하게 제어함으로써 오차가 매우 작은 정밀 인쇄가 이루어질 수 있다.

대표청구항 : 2도 이상의 인쇄가 이루어지는 인쇄 작업에서 선형 엔코더를 이용하여 정밀한 인쇄를 수행하는 방법으로서,(a) 1차 인쇄시 인쇄 대상물의 미리 정해진 위치에 선형 엔코더가 감지하기 위한 표지를 인쇄하는 단계;(b) 상기 단계 (a)에서 인쇄된 표지를 선형 엔코더를 통해 감지하는 단계; 및(c) 상기 단계 (b)에서 선형 엔코더에 의해 발생된 감지 신호를 기초로 하여 인쇄 대상물의 이동속도를 판단하는 단계를 포함하되,상기 단계 (a)에서 인쇄되는 표지는 제1 부분과 제2 부분을 포함하며, 상기 표지의 제1 부분 및 상기 표지의 제2 부분은 각각 다수의 직사각형 형상의 마크가 인쇄 대상물의 진행 방향을 따라 일정한 간격을 두고 배치되어 이루어지고, 상기 표지의 제1 부분의 각 직사각형 형상의 마크와 상기 표지의 제2 부분의 각 직사각형 형상의 마크는 미리 정해진 정도만큼 어긋나도록 배치되며, 상기 단계 (c)에서 선형 엔코더에 의해 발생되는 감지 신호는 아날로그 방식의 신호로서 상기 표지의 제1 부분에 의한 제1 감지 신호와 상기 제2 부분에 의한 제2 감지 신호를 포함하는정밀 인쇄 방법.
