수경재배 배양액 살균 및 부유물질 제거 장치

출원번호 : 10-2016-0105434 (출원일: 2016-08-19)

등록번호 : 10-2011921 (등록일: 2019-08-12)

특허권자 : 충남대학교산학협력단

요약 : 수경재배 배양액 살균 및 부유물질 제거 장치는 수경재배에 사용된 배양액을 회수하여 재사용하기 위해서 마이크로버블 및 UV 방식으로 배양액을 살균하고 배양액과 함께 존재하는 부유물질을 제거한다. 본 발명은 수경재배에 사용된 배양액을 살균 및 부유물질을 제거하여 재사용할 수 있는 효과가 있다.

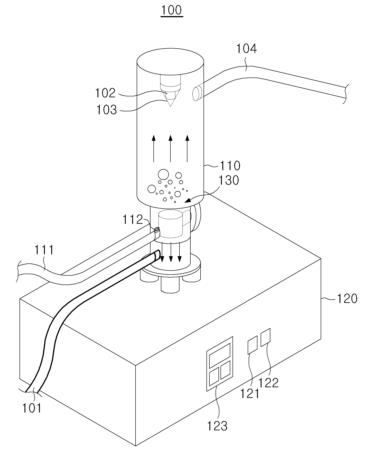

대표청구항 : 내부가 비어 있는 원통 형상의 배관으로 수직으로 세워지는 원통배관; 및상기 원통배관의 하부면에 결합되는 일정 형상의 컨트롤러 박스를 포함하며, 상기 원통배관의 외주면 하단 부분에는 배양액이 유입되는 배양액 유입관이 결합되고, 상기 배양액 유입관이 결합된 위치보다 하부 위치에 배양액 처리수 배출관이 결합되며,상기 원통배관의 내부에는 상기 배양액 유입관이 결합된 지점에 배양액을 마이크로버블로 생성하여 살균 및 정화시키는 마이크로버블 발생장치를 형성하고, 천정면에 UV 램프관과 상기 UV 램프관을 감싸는 석영관이 설치되고, 상기 원통배관의 외주면 상단 부분에는 마이크로버블과 함께 상승한 부유물질을 배출하는 부유물질 배출관이 결합되며, 상기 유입된 배양액이 상기 마이크로버블 발생장치에 의해 마이크로버블을 생성하여 1차 살균 정화되고, 상기 UV 램프관에서 방출하는 자외선으로 2차 살균되며, 상기 살균 정화된 배양액은 하부로 흘려서 상기 배양액 처리수 배출관을 통해 배출되고 상기 부유물질은 상부로 이동하여 상기 부유물질 배출관을 통해 배출하고,상기 마이크로버블 발생장치는,상기 배양액을 공급받는 유입구;상기 유입구와 연통되는 하나 이상의 제1 미세관로와 상기 제1 미세관로보다 직경이 큰 하나 이상의 제2 미세관로;상기 복수의 제2 미세관로의 위에 결합된 미세한 다공망;상기 다공망의 위에 횡방향으로 설치되어 기포가 충돌하여 기포의 크기를 미세화하는 제1 돌기가 복수개 형성되고, 그 끝단에 제1 모터가 결합된 길이 방향의 제1 기포파쇄부재;상기 제1 기포파쇄부재의 위에 횡방향으로 설치되어 기포가 충돌하여 기포의 크기를 미세화하는 제2 돌기가 복수개 형성되고, 그 끝단에 제2 모터가 결합된 길이 방향의 제2 기포파쇄부재; 및상기 제2 기포파쇄부재의 위에 형성되어 배양액을 배출하는 배관이 좁아졌다 넓어지는 형태의 배출구를 포함하며, 상기 제1 돌기와 상기 제2 돌기는 어긋나게 위치시켜 상기 다공망을 통과한 마이크로버블이 충돌하여 유기적 연쇄 반응으로 기포의 크기를 미세화시키고 개체수를 증가시키고,상기 제1 모터와 상기 제2 모터에 의해 회전하는 상기 제1 기포파쇄부재와 상기 제2 기포파쇄부재는 상기 다공망을 통과한 마이크로버블의 기포 크기와 개체수를 조절하는 것을 특징으로 하는 수경재배 배양액 살균 및 부유물질 제거 장치.
