수동 코털 제거기

수동 코털 제거기

출원번호 : 10-2019-0016914 (출원일: 2019-02-13)

등록번호 : 10-2156225 (등록일: 2020-09-09)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 수동식 코털제거기에 관한 것으로, 더 상세하게는 손으로 레버를 당기는 힘으로 일방향 회전력을 발생시키고, 발생된 회전력에 의해 연속적인 코털 제거가 이루어지도록 하는 환경제한없이 사용 가능한 수동식 코털제거기에 관한 것이다. 본 발명은, 수동 코털제거기에 있어서, 단부에 부채꼴 형태의 회동기어가 형성된 회동레버를 구비한 몸체와; 상기 회동레버 단부의 회동기어와 결합되는 기어군과; 상기 기어군으로부터 회전력을 전달받아 회전하는 다수의 단위날로 형성된 내부회전날과; 상기 몸체의 단부에 설치되어 코털을 내입시키는 외부통공이 다수 형성된 외부고정날;로 구성되되, 상기 회동기어와 기어군은 일방향 회전만 전달되도록 클러치결합이 이루어지는 것을 특징으로 한다.

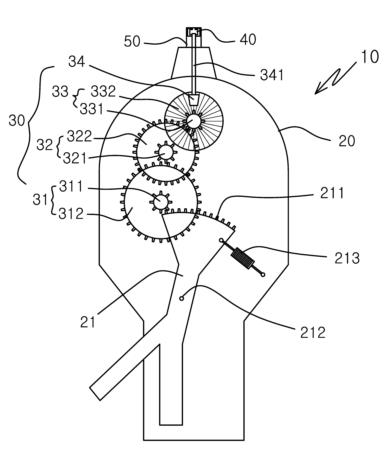

대표청구항 : 수동 코털제거기에 있어서,단부에 부채꼴 형태의 회동기어(211)가 형성된 회동레버(21)를 구비한 몸체(20)와; 상기 회동레버 단부의 회동기어(211)와 결합되는 기어군(30)과; 상기 기어군으로부터 회전력을 전달받아 회전하는 다수의 단위날(41)로 형성된 내부회전날(40)과; 상기 몸체의 단부에 고정설치되고, 내부에는 내부회전날이 동축상으로 밀착배치되고, 다수 형성된 외부통공(52)으로 내입된 콧털은 내부회전날과의 교차에 의해 절단시키는 외부고정날(50);로 구성되고, 상기 회동기어(211)와 기어군(30)은 일방향 회전만 전달되도록 클러치결합이 이루어지되,상기 기어군(30)은,회동기어(211)와 결합되는 제1소기어(311)와, 상기 제1소기어와 같이 회전하는 제1대기어(312)가 동축으로 일체로 구성된 제1이중기어(31)와; 상기 제1대기어(312)와 결합되는 제2소기어(321)와, 상기 제2소기어와 같이 회전하는 제2대기어(322)가 동축으로 일체로 구성된 제2이중기어(32)와; 상기 제2대기어(322)와 결합되는 제3소기어(331)와, 상기 제3소기어와 같이 회전하는 베벨기어(332)가 동축으로 일체로 구성된 제3이중기어(33)와; 상기 베벨기어(332)와 결합되고 피니언축(341)에 의해 회전력을 내부회전날(40)로 전달하는 피니언기어(34);로 구성되고,상기 클러치 결합은,회동레버(21)에는 탄성스프링(213)이 장착되어 가압에 의해 회동후 탄성스프링에 의해 원위치 복원되도록 하고, 상기 몸체(20) 내벽에는 경사면(233)을 갖도록 돌출된 탈거돌기(23)를 형성하여,회동레버(21) 가압시 회동레버의 회동기어(211)가 제1이중기어(31)와 치합되어 회전시키고, 회동기어(211) 후방측이 제1이중기어에 치합되면 회동기어가 형성된 회동레버(21) 부분은 탈거돌기(23)의 경사면(233)을 따라 측면으로 밀려나면서 제1소기어(311)에서 이탈되고, 회동레버의 가압력을 제거하면 탄성스프링(213)의 복원력에 의해 회동레버(21)는 제1이중기어(31)와 치합되지 않은 상태에서 원위치로 복귀되어 제1이중기어와 치합이 이루어지는 것을 특징으로 하는 수동 코털제거기.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3520382000866
