수분 측정 장치 APPARATUS FOR MEASURING MOISTURE OF OBJECT TO BE MEASURED

출원번호 :  10-2012-0028116 (2012년03월20일)

등록번호 :  10-1205779 (2012년11월22일)

특허권자 : 배재대학교 산학협력단

요약 :

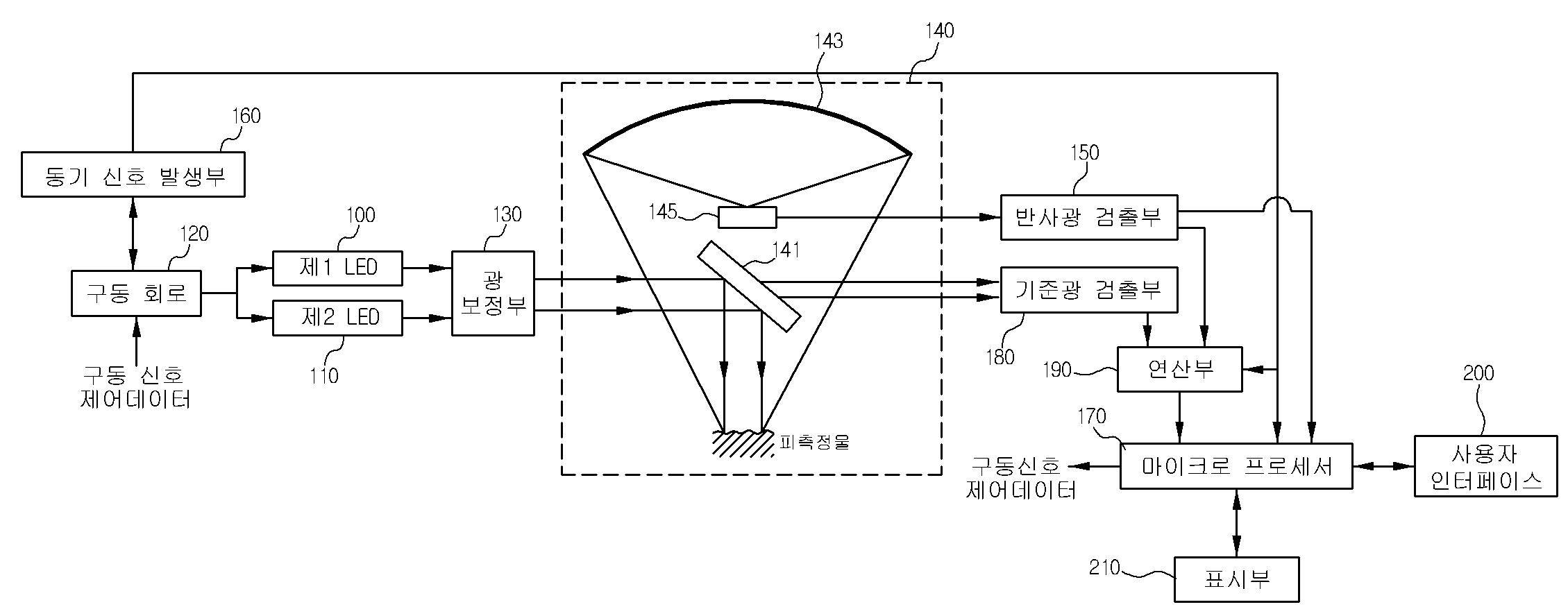

피측정물의 수분 측정 장치를 개시한다. 본 발명은 피측정물의 수분에 흡수가 일어나는 제1 신호광을 발생시키는 제1 LED(Light Emitting Diode)와, 피측정물의 수분에 흡수가 일어나지 않는 제2 신호광을 발생시키는 제2 LED와, 제1 LED와 제2 LED의 광 출력을 제어하기 위한 구동 신호를 발생시켜 제1 LED와 제2 LED에 각각 제공하는 구동 회로와, 제1 LED의 제1 신호광 및 제2 LED의 제2 신호광의 광 세기 분포를 균일하게 하고 광선속이 일직선으로 수평하게 진행하도록 보정하는 광 보정부와, 광 보정부에서 보정된 제1 신호광 및 제2 신호광을 피측정물에 조사하고 피측정물로부터 반사되는 반사광을 집광하는 광학부와, 광학부에서 집광된 제1 신호광의 반사광과 제2 신호광의 반사광을 수광하여 각각의 반사광 광량을 검출하는 반사광 검출부와, 반사광 검출부가 검출한 제1 신호광의 반사광 광량과 제2 신호광의 반사광 광량을 이용하여 피측정물의 수분 함량에 따른 제1 신호광의 흡광도를 판단하고 그 판단한 흡광도에 따른 피측정물의 수분 함량 값을 제공하는 마이크로프로세서로 구성된다. 본 발명에 따르면, 보다 정확한 피측정물의 수분 측정은 물론이고, 기존 수분 측정 장치에서 투광수단에 이용되는 모터가 고장나서 수분 측정 장치의 수명이 단축되는 문제점을 해결한다.
