슬로싱 저감용 유체 적재탱크

출원번호 : 10-2005-0109291 (출원일: 2005-11-15)

등록번호 : 10-0673993 (등록일: 2007-01-18)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 선박에 설치된 유체 적재탱크에 관한 것으로, 좀더 구체적으로는 유체 적재탱크 내측벽에 경사지게 설치된 배플의 끝단에 중간 판재가 구비되어 슬로싱을 방지하기 위한 슬로싱 저감용 유체 적재탱크에 관한 것이다. 본 발명에 따른 슬로싱 저감용 유체 적재탱크는 액화천연가스나 오일을 수송하는 선박에 설치된 유체 적재탱크에 있어서, 상기 유체 적재탱크 내측벽에 경사지게 구비된 다수의 배플과, 상기 배플의 끝단에 상호 수직되게 용접으로 접착되는 중간 판재로 구성됨을 특징으로 한다.

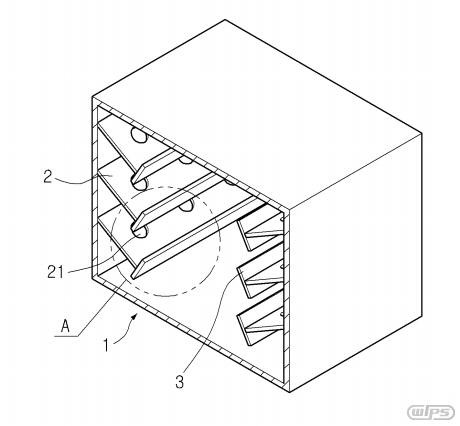

대표청구항 : 액화천연가스나 오일을 수송하는 선박에 설치된 유체 적재탱크(1)에 있어서, 상기 유체 적재탱크(1) 내측벽에 일정한 간격으로 경사지게 다수개의 배플(2)을 구비하고, 상기 배플에는 중앙의 횡방향으로 다수의 관통홀(21)을 구비하여 상하 유체흐름이 이루어지도록 하고, 상기 배플의 끝단에는 배플면과 수직된 방향으로 중간 판재(3)로 용접하여 구성하되; 상기 배플(2)은 상기 유체 적재탱크(1)의 바닥 방향으로 30°경사지게 하고, 상기 배플의 돌출면은 유체 적재탱크(1) 상판 너비의 20%로 돌출되도록 하고, 상기 중간판재(3)의 너비는 배플 너비에 대해 1/3~1/2으로 형성한 것을 특징으로 하는 슬로싱 저감용 유체 적재탱크.
