시설물의 붕괴와 낙하 감지장치

출원번호 : 10-2018-0112699 (출원일: 2018-09-20)

등록번호 : 10-2101893 (등록일: 2020-04-10)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 시설물의 붕괴와 낙하를 감지하는 장치에 관한 것으로, 더 상세하게는 시설물에 장치를 부착하여 기울임과 회전등의 설치상태를 측정하고, 측정값이 위험범위에 포함되면 연결된 스피커를 통해 설치장소에 위험을 알려 시설물로 접근을 차단하고 동시에 관리자에게 통보해 신속한 시설점겅이 이루어지게 하여 안전사고를 방지할 수 있는 시설물의 붕괴 및 낙하 감지장치에 관한 것이다.

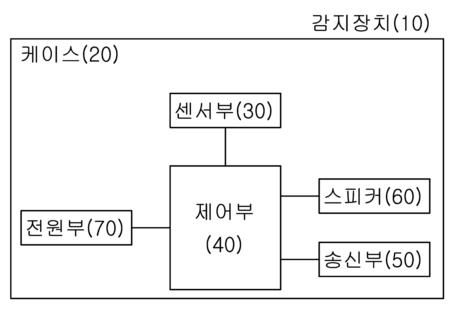

대표청구항 : 시설물에 장착되는 감지장치에 있어서,내부에 수용공간(22)이 형성된 본체(21)와, 본체를 덮어 폐구시키는 덮개(23)로 구성된 케이스(20)와; 상기 케이스 내에 설치되어 시설물의 위치변화량을 측정하는 센서부(30)와; 상기 센서부의 측정값을 전달받아 설정값과 대비하여 측정값이 설정값 이상인지 이하인지 판단하여 판단정보를 생성하는 제어부(40)와; 상기 제어부의 판단정보를 관리서버로 전송하는 송신부(50)와; 상기 판단정보에서 측정값이 설정값 이상이면 제어부로부터 작동신호를 전달받아 외부로 위험알림음을 출력하는 스피커(60)와; 상기 각 부에 전원을 공급하는 전원부(70);를 포함하여 구성되고,상기 케이스(20)는 일측 모서리를 기준으로 동일한 간격의 측면과 바닥면에 동일한 크기의 결합통공(28)을 각각 형성하고, 상기 케이스의 결합통공에는 일축방향으로 내부에서 외부로 확장된 확성통공(27)이 형성되고, 확성통공과 동축상으로 스피커(60)가 장착되는 직육면체의 확성부재(29)가 더 장착되되, 상기 확성부재(29)는 복수의 결합통공(28) 중 어느 한 부분으로 삽입되어 스피커에서 출력된 알림음을 외부로 확산시켜 방출하고, 확성부재의 측면은 다른 결합통공을 폐구하게 한 것을 특징으로 하는 시설물의 붕괴 및 낙하 감지장치.
