연속식 급속 우드열가공처리시스템

기계
연속식 급속 우드열가공처리시스템

출원번호 : 10-2014-0096592 (출원일: 2014-07-29)

등록번호 : 10-1462012 (등록일: 2014-11-10)

특허권자 : 충남대학교산학협력단

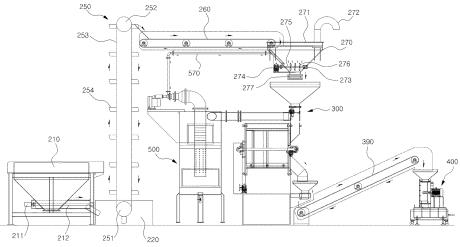

요약 : 본 발명에 따른 연속식 급속 우드열가공처리시스템은 소편화된 목질원료를 저장하기 위한 원료호퍼와, 상기 원료호퍼로부터 공급되는 원료를 이송하기 위한 컨베이어 벨트를 포함하여 이루어지는 원료공급이송부와, 본체 프레임의 상측에 설치되는 투입부재와, 원통형상의 드럼통으로 이루어지고 드럼통의 전방에 형성된 개구를 통해 상기 투입부재로부터 목질원료가 드럼통의 내부로 공급되며 상기 드럼통의 중앙에 형성되는 수평 회전축이 상기 본체 프레임에 회전가능하게 결합되어 상기 수평 회전축을 중심으로 회전되는 회전드럼통과, 상기 회전드럼통을 회전시키기 위한 모터부재와, 상기 회전드럼통의 외측에 설치되어 상기 회전드럼통을 가열시키기 위한 가열부재를 포함하여 상기 원료공급이송부로부터 상기 투입부재를 통해 투입된 목질원료가 상기 모터부재에 의해 회전하는 상기 회전드럼통 내에서 급속 고온열가공처리되는 우드로스터를 포함하여 이루어지는 것을 특징으로 한다.

대표청구항 : 소편화된 목질원료를 저장하기 위한 원료호퍼와, 상기 원료호퍼로부터 공급되는 원료를 이송하기 위한 컨베이어 벨트를 포함하여 이루어지는 원료공급이송부와,본체 프레임의 상측에 설치되는 투입부재와, 원통형상의 드럼통으로 이루어지고 드럼통의 전방에 형성된 개구를 통해 상기 투입부재로부터 목질원료가 드럼통의 내부로 공급되며 상기 드럼통의 중앙에 형성되는 수평 회전축이 상기 본체 프레임에 회전가능하게 결합되어 상기 수평 회전축을 중심으로 회전되는 회전드럼통과, 상기 회전드럼통을 회전시키기 위한 모터부재와, 상기 회전드럼통의 외측에 설치되어 상기 회전드럼통을 가열시키기 위한 가열부재를 포함하여 상기 원료공급이송부로부터 상기 투입부재를 통해 투입된 목질원료가 상기 모터부재에 의해 회전하는 상기 회전드럼통 내에서 급속 고온열가공처리되는 우드로스터를 포함하여 이루어지는 것을 특징으로 하는 연속식 급속 우드열가공처리시스템.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3514464001021
