오픈 스터브 및 스퍼라인을 가지는 마이크로스트립 대역저지 필터

출원번호 : 10-2015-0181482 (출원일: 2015-12-18)

등록번호 : 10-1779579 (등록일: 2017-09-12)

특허권자 : 충남대학교산학협력단

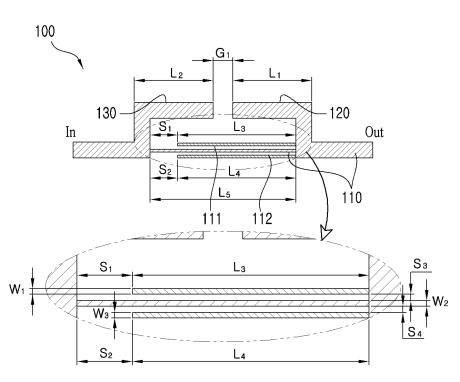

요약 : 본 발명은 마이크로스트립 대역저지 필터에 관한 것으로, 마이크로스트립 전송선로, 상기 마이크로스트립 전송선로 상에 형성되며, 상기 마이크로스트립 전송선로의 수직방향으로 일측에 위치하는 제 1 오픈 스터브, 상기 제 1 오픈 스터브와 기설정된 간격(G1)을 두고 상호 대향하게 위치하는 제 2 오픈 스터브, 상기 마이크로스트립 전송선로 상에 형성되며, 상기 마이크로스트립 전송선로의 길이방향에 평행하는 일측에 위치하여 일 방향으로 개방된 제 1 스퍼라인 및 상기 마이크로스트립 전송선로 상에 형성되며, 상기 마이크로스트립 전송선로의 길이방향에 평행하는 타측에 위치하되 상기 제 1 스퍼라인과 동일한 방향으로 개방된 제 2 스퍼라인을 포함하며, 상기 제 1 스퍼라인 및 상기 제 2 스퍼라인의 일단은 ‘L’ 형상의 슬롯에 의해 상기 마이크로스트립 전송선로와 소정의 간격(S1, S2)으로 각각 이격되는 것을 특징으로 한다. 이에 의해, 종래의 대역저지 필터와 비교하여, 보다 넓은 저지 대역폭을 가짐과 동시에 억압값에 대해 많은 이득을 취할 수 있으며, 소형화 및 단순화가 가능하며 제조비용이 절감되는 효과를 기대할 수 있다.

대표청구항 : 오픈 스터브 및 스퍼라인을 가지는 마이크로스트립 대역저지 필터로서,마이크로스트립 전송선로;상기 마이크로스트립 전송선로 상에 형성되며, 상기 마이크로스트립 전송선로의 수직방향으로 일측에 위치하는 제 1 오픈 스터브;상기 제 1 오픈 스터브와 상호 대향하게 위치하는 제 2 오픈 스터브 ― 상기 제 2 오픈 스터브의 끝단은 기설정된 간격(G1)을 두고 상기 제 1 오픈 스터브의 끝단과 서로 마주하도록 위치하며, 상기 제 1 오픈 스터브와 상기 제 2 오픈 스터브 간에는 상기 간격(G1)만큼 이격된 영역에서 커플링이 발생함 ―;상기 마이크로스트립 전송선로 상에 형성되며, 상기 마이크로스트립 전송선로의 길이방향에 평행하는 일측에 위치하여 일 방향으로 개방된 제 1 스퍼라인; 및 상기 마이크로스트립 전송선로 상에 형성되며, 상기 마이크로스트립 전송선로의 길이방향에 평행하는 타측에 위치하되 상기 제 1 스퍼라인과 동일한 방향으로 개방된 제 2 스퍼라인;을 포함하며,상기 제 1 스퍼라인 및 상기 제 2 스퍼라인의 일단은 ‘L’ 형상의 슬롯에 의해 상기 마이크로스트립 전송선로와 소정의 간격(S1, S2)으로 각각 이격되고,상기 제 1 오픈 스터브와 상기 제 2 오픈 스터브는 각각 일정한 폭을 가지는 것을 특징으로 하는 오픈 스터브 및 스퍼라인을 가지는 마이크로스트립 대역저지 필터.
