온실내 3차원 온도 측정시스템

출원번호 : 10-2019-0002051 (출원일: 2019-01-08)

등록번호 : 10-2079653 (등록일: 2020-02-14)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 온실내 공간의 3차원 온도 분포를 측정하는 온실내 3차원 온도 측정시스템에 관한 것으로서, 보다 상세하게는 식물의 온실재배에 필요한 환경 요소 중 온실 내 공간의 3차원적 온도분포를 측정하며 반사판에 맺힌 습기를 제거하여 온도 측정의 신뢰성을 확보할 수 있도록 한 온실내 3차원 온도 측정시스템에 관한 것이다.

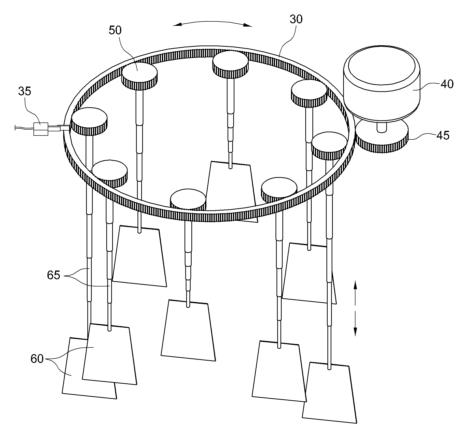

대표청구항 : 온실내 공간의 3차원 온도 분포를 측정하는 온실내 3차원 온도 측정시스템에 있어서,온실 바닥에 형성된 주행 가이드 라인;주행 가이드라인을 따라 자율 주행하며 상부에 온실의 천장 방향을 향하여 온도감지부가 배치된 주행장치; 온실의 상부에 회전 가능하게 설치되며 내측과 외측에 각각 기어치가 형성된 링기어;링기어의 내측 또는 외측에서 치합되는 구동기어를 구비한 회전구동부;링기어의 내측 또는 외측에서 치합되며 주행 가이드 라인에 대응하게 배치되는 복수의 피니언; 온실 상부에 설치되어 다수의 피니언을 회전 가능하게 지지하는 캐리어;온실 바닥으로부터 고저차이를 두고 피니언에 설치되는 다수의 반사판; 및온실 내의 습도를 감지하는 습도센서의 신호에 따라 회전구동부를 제어하는 제어부;를 포함하는 것을 특징으로 하는 온실내 공간의 3차원 온도 측정시스템.
