완전혼합형 미세 반응탱크를 가지는 미세유체장치

기계
완전혼합형 미세 반응탱크를 가지는 미세유체장치

출원번호 : 10-2017-0066659 (출원일: 2017-05-30)

등록번호 : 10-1934856 (등록일: 2018-12-27)

특허권자 : 충남대학교산학협력단

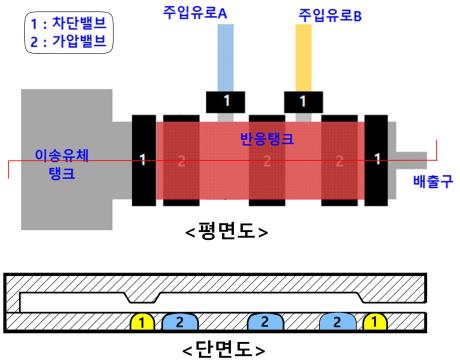

요약 : 본 발명은 완전혼합형 반응공간을 가지고 있어 반응액의 주입속도와 무관하게 원하는 반응시간의 시료를 획득할 수 있는 반응시간 조절이 용이한 새로운 구조의 미세유체장치에 관한 것으로, 보다 상세하게는 소정 반응시간의 균일한 시료를 일시에 획득하기 위한 미세유체장치로서, (A) 차단밸브를 매개로 하기 반응탱크에 연결되어 있는, 최소한 둘 이상의 반응물 주입유로; (B) 상기 주입유로와 연결되어 있고, 일측이 하기 이송유체탱크와 연결되고, 타측에 차단밸브를 매개로 배출구가 설치되어 있는 반응탱크; (C) 상기 반응탱크의 저면, 상면 또는 측면에 반응탱크와 공간적으로 분리 설치되어 있는 가압밸브; (D) 상기 반응탱크 내부의 반응액을 가압하여 상기 배출구로 배출되도록 하는, 차단밸브를 매개로 상기 반응탱크의 일측에 연결되어 있는 이송유체탱크; 및 (E) 상기 각 차단밸브 및 가압밸브의 온-오프를 제어하는 제어부;를 포함하는 미세유체장치에 관한 것이다.

대표청구항 : 경시적 시료 관찰을 위하여 소정 반응시간 간격의 균일한 시료를 일시에 획득하기 위한 경시적 시료 준비장치로서,(A) 차단밸브를 매개로 하기 반응탱크에 연결되어 있는, 최소한 둘 이상의 반응물 주입유로;(B) 상기 주입유로와 연결되어 있고, 일측이 하기 이송유체탱크와 연결되고, 타측에 차단밸브를 매개로 배출구가 설치되어 있으며, 주입유로로 주입된 반응물이 소정 시간 체류하며 반응하는 반응탱크;(C) 상기 반응탱크의 저면, 상면 또는 측면에 반응탱크와 공간적으로 분리 설치되어 있는 가압밸브; (D) 상기 반응탱크 내부의 반응액을 상기 배출구로 배출되도록 하는, 차단밸브를 매개로 상기 반응탱크의 일측에 연결되어 있는 이송유체탱크; 및 (E) 상기 각 차단밸브 및 가압밸브의 온-오프를 제어하는 제어부;로 구성되는 미세유체장치를 포함하는 것을 특징으로 하는 경시적 시료 준비장치.
