원격 대상체에 대한 후방산란 매트릭스 측정 장치 및 방법 Apparatus and method for measuring backscattering matrix of remote objects

출원번호 : 10-2014-0165661 (2014년11월25일)

등록번호 : 10-1636929 (2016년06월30일)

특허권자 : 한밭대학교

요약 : 본 발명은 원격 대상체에 대한 후방산란 매트릭스를 측정하는 장치 및 방법에 관한 것으로서, 보다 구체적으로는
원거리에 위치하는 구름 등 측정 대상체에 대하여 3가지 편광 특성을 가지는 레이저를 조사하고, 상기 측정 대상
체에서 산란되어 돌아오는 3가지 편광 특성의 레이저를 각각 3가지 편광 특성으로 변조하여 수신한 후, 상기 측
정 대상체에 대한 후방산란 뮬러 매트릭스를 산출하는 후방산란 매트릭스 측정 장치 및 방법에 관한 것이다.

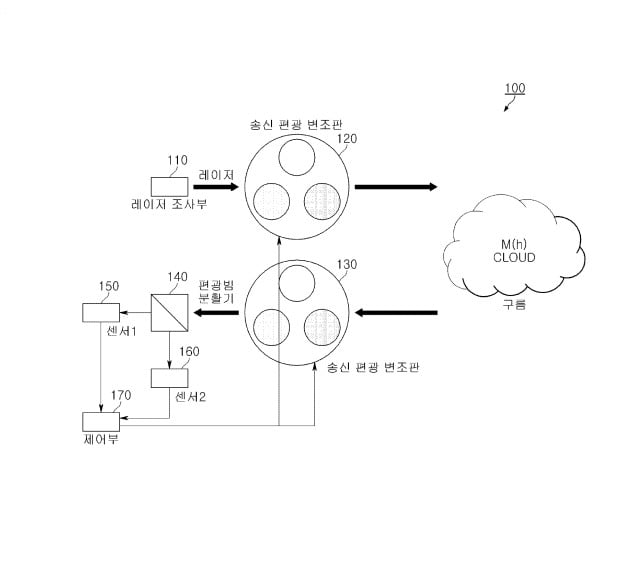

본 발명은 3가지 편광 특성을 가지는 선형 편광 레이저를 순차적으로 측정 대상체로 조사하는 레이저 송신부;
상기 측정 대상체에서 산란되어 되돌아온 각 레이저에 대하여 각각 3가지 편광 특성으로 변조하는 수신편광변조
부; 상기 수신편광변조부에서 편광된 레이저를 수직 편광 레이저와 수평 편광 레이저로 분할하는 편광빔
분할기; 상기 편광빔 분할기에서 분할된 수직 편광 레이저와 수평 편광 레이저를 측정하는 제1 센서 및 제2 센
서; 및 상기 수직 편광 레이저 및 수평 편광 레이저의 측정치를 이용하여 상기 측정 대상체에 대한 뮬러 매트릭
스를 산출하는 제어부를 포함하여 구성되는 것을 특징으로 하는 후방산란 매트릭스 측정 장치를 개시하는 효과
를 갖는다.
