원자로용기 외벽 냉각용 액체금속 충수시스템 Liquid Metal Cooling System For Cooling A External Reactor Vessel

출원번호 : 10-2013-0079129 (2013년07월05일)

등록번호 : 10-1517449 (2015년04월28일)

특허권자 : 울산과학기술원

요약 :

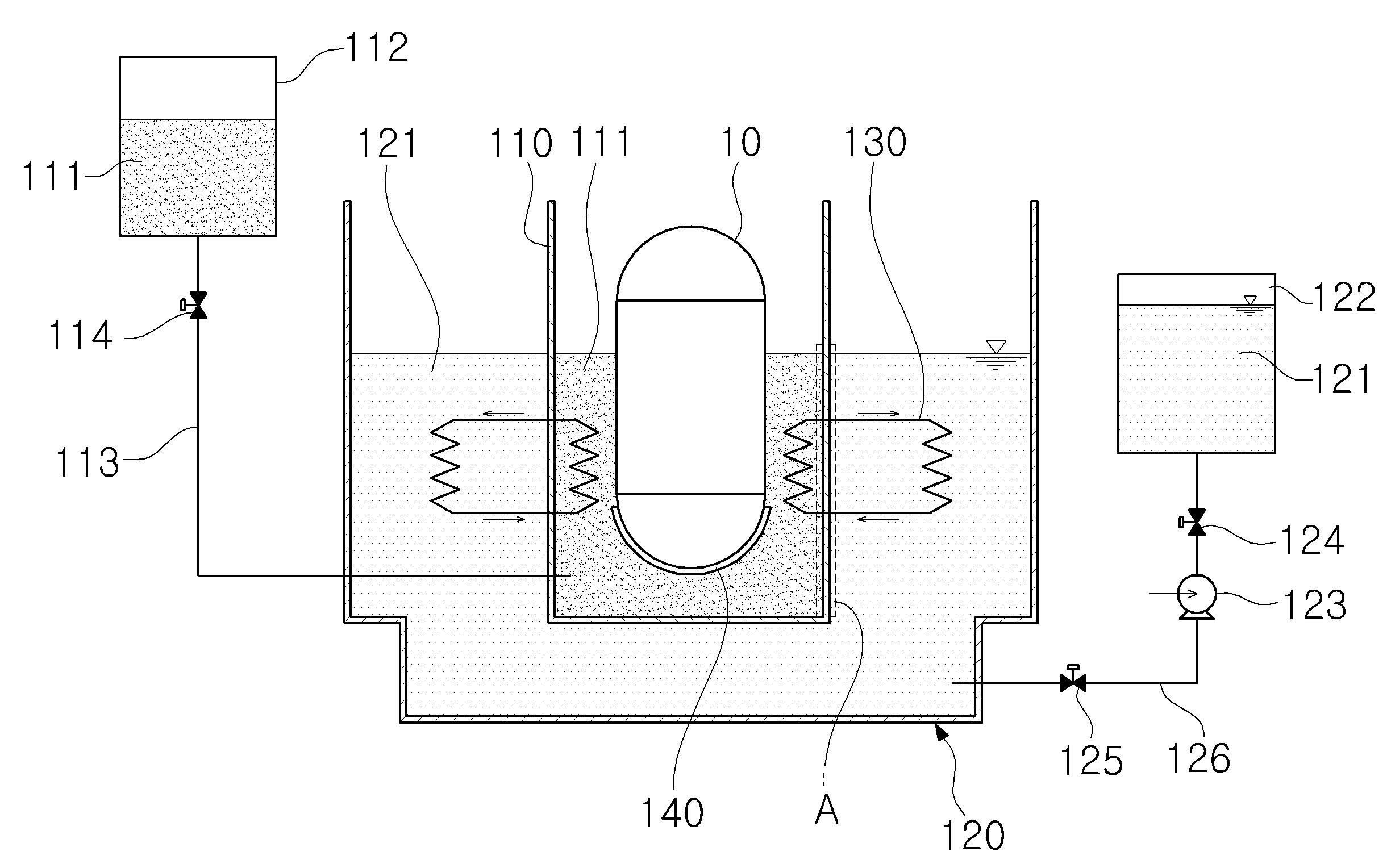

본 발명에 의하면, 노심 용융물이 수용된 원자로용기(10); 상기 원자로용기(10)의 외벽으로부터 일정간격 이격되어 둘러싸는 형태로 배치되고, 내부에는 상기 외벽과 접하며 순환공급되는 액체금속(111)이 충수된 제1원자로공동(110); 상기 제1원자로공동(110)의 격벽으로부터 일정간격 이격되어 둘러싸는 형태로 배치되고, 내부에는 상기 격벽과 접하며 순환공급되는 냉각수(121)가 충수된 제2원자로공동(120); 및 상기 제1원자로공동(110)의 격벽에 관통 삽입되면서 일측은 상기 제1원자로공동(110)의 내부에 배치되고 타측은 상기 제2원자로공동(120)의 내부에 배치되며, 일측과 타측이 연통된 폐회로구조로 구비되어 가열된 액체금속(111)의 열을 냉각수(121)로 전달하는 제1히트파이프(130);를 포함하는 원자로용기 외벽 냉각용 액체금속 충수시스템을 개시한다.



1020130079129
