웨스턴 블로팅용 전사탱크

출원번호 : 10-2018-0026872 (출원일: 2018-03-07)

등록번호 : 10-1964614 (등록일: 2019-03-27)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 자체 냉각 기능을 가지고 있어 간편하면서 실험 효율이 높고 결과 데이터가 보다 정확한 웨스턴 블로팅용 전사탱크에 관한 것으로서, 보다 상세하게는 전기영동 겔과 전사막 등이 접면하여 결합된 카세트가 하나 또는 복수개 장착되며 버퍼용액이 담기는 탱크와, 장착되는 카세트의 면과 대면하는 상기 탱크의 양쪽 측벽에 설치된 전극을 가지는, 웨스턴 블로팅을 위한 전사탱크에 있어서, 상기 측벽은, (A) 측벽 크기의 마주보는 두 개의 열전도판; (B) 상기 열전도판 사이에 개재된 열전도수단; (C) 상기 열전도판 중 탱크의 외부를 향하는 열전도판에 접면하여 장착된 펠티어 소자; 및 (D) 상기 펠티어 소자의 타면에 접면하여 장착된 방열부;를 포함하는 전사탱크에 관한 것이다.

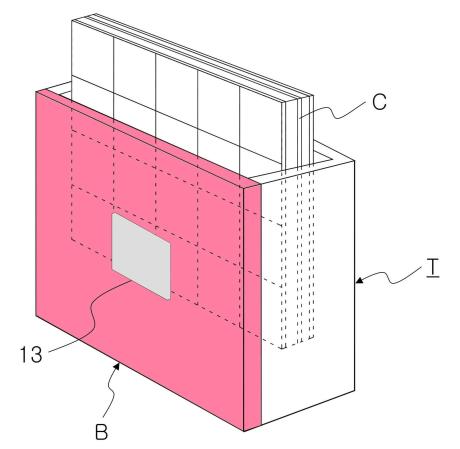

대표청구항 : 전기영동 겔과 전사막 등이 접면하여 결합된 카세트(C)가 하나 또는 복수개 장착되며 버퍼용액이 담기는 탱크와, 장착되는 카세트(C)의 면과 대면하는 상기 탱크의 양쪽 측벽에 설치된 전극을 가지는, 웨스턴 블로팅을 위한 전사탱크(T)에 있어서,상기 측벽의 어느 하나 또는 둘 모두는 (A) 측벽 크기의 마주보는 두 개의 열전도판(11);(B) 상기 열전도판(11) 사이에 개재된 열전도수단;(C) 상기 열전도판(11) 중 탱크의 외부를 향하는 열전도판(11)에 접면하여 장착된 펠티어 소자(13); (D) 상기 펠티어 소자(13)의 타면에 접면하여 장착된 방열부; 및(E) 상기 펠티어 소자(13)가 접면된 열전도판(11)과 방열부 사이에 개재된 단열재;를 포함하는 것을 특징으로 하는 전사탱크(T).

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3519142000958
