의약품 분석용 마이크로니들 팁 절단장치

출원번호 : 10-2017-0124265 (출원일: 2017-09-26)

등록번호 : 10-1975767 (등록일: 2019-04-30)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 의약품 분석용 마이크로니들 팁 절단장치에 관한 것으로, 더 상세하게는 제조된 마이크로니들의 팁 부분에 약물성분이 어느 정도 포함되는지 또한 마이크로니들 팁의 돌출된 길이에 따라 성분함량이 어느 정도인지 여부를 확인하기 위해 마이크로니들 팁을 돌출길이에 따라 정밀하게 절단할 수 있는 마이크로니들 팁 절단장치에 관한 것이다.

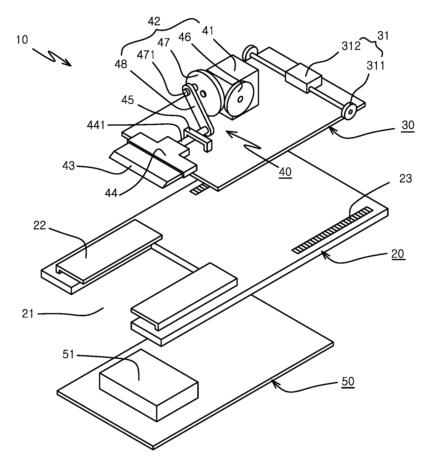

대표청구항 : 패드에 다수개의 첨단부인 팁이 돌출된 마이크로니들로부터 팁을 절단하는 마이크로니들 팁 절단장치에 있어서,본체케이스에 고정되는 판체로, 전방에 형성되어 샘플인 마이크로니들이 승강하여 상부로 돌출시키는 유입공(21)과, 상기 유입공 양측으로는 칼날이 내입되는 이격틈이 형성되고 이격틈으로 내입된 칼날을 눌러 상하진동을 제거하는 칼날지지대(44)와, 후방 상부면에서 전후 방향으로 설치된 레일(23)을 갖는 고정판(20)과;상기 고정판(20)의 상부에 배치되는 판체로, 상기 고정판의 레일과 연결되어 레일을 따라 전후방향으로 이동시키는 전후이동수단(31)을 갖는 전후이동판(30)과;상기 전후이동판(30)의 상부에 설치되는 모터(41)와, 상기 모터의 동력을 전달받아 회전운동을 왕복직선운동으로 전환하여 전달하는 동력변환부(42)와, 상기 고정판의 칼날지지대에 삽입되어 이동되는 칼날(43)과, 상기 칼날에 일체로 결합되고 후방에는 연장부가 형성되어 동력변환부와 연결되어 칼날을 좌우 이동시키는 칼날지지대(44)와, 상기 칼날지지대의 연장부(441)를 좌우 이동가능하게 덮어서 가압이 이루어져 상하진동을 제거시키는 좌우가이드바(45)가 설치된 칼날작동수단(40)과;상기 고정판(20)의 하부에 배치되는 판체로, 전방 상부면에 설치되어 안착된 마이크로니들을 안착하여 고정공의 유입공을 통해 상부로 승강시키는 샘플안착테이블(51)과, 고정판과의 거리를 좁히거나 이격시키는 승강수단(52)이 설치된 승강판(50);을 포함하여 구성되는 것을 특징으로 하는 마이크로니들 팁 절단장치.
