이득 고정 반도체 광증폭기

출원번호 : 10-2006-0046128 (출원일: 2006-05-23)

등록번호 : 10-0862539 (등록일: 2008-10-02)

특허권자 : 충남대학교산학협력단

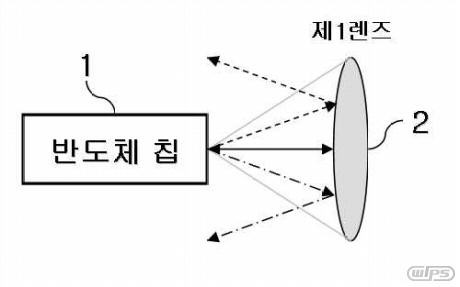

요약 : 본 발명은 렌즈면 또는 광섬유 렌즈면에 직접 코팅하지 않고, 평행광을 만든 후 거울을 삽입하거나 절단된 광섬유의 끝단에 거울을 증착하고 렌즈를 사용함으로써 반도체 칩에서 발생하는 자발 방출광을 모두 반사시켜 효과적으로 반도체 칩에 재입사 시킨 이득 고정 반도체 광증폭기에 관한 것이다. 본 발명은 제 1 광섬유; 상기 제 1 광섬유에서 출력된 광을 입사하여 평행광으로 진행시키는 제 2 렌즈; 상기 제 2 렌즈를 거쳐 진행된 상기 평행광을 제 1 거울을 통과하여 입사하는 제 3 렌즈; 상기 제 3 렌즈로 입력된 광을 집적하여 입력 신호를 증폭하는 반도체 칩; 상기 반도체 칩에서 증폭된 광을 제 2 광섬유에 집적하는 제 4 렌즈; 상기 제 4 렌즈로부터 집적된 광을 출력하는 제 2 광섬유를 포함하는 것을 특징으로 한다. 또한, 그 끝단이 렌즈 역할을 하도록 제작되어 상기 반도체 칩에서 증폭된 광을 집적하여 출력시키는 광섬유 렌즈를 포함하는 것을 다른 특징으로 한다. 상기 반도체 증폭기는 발생된 신호와 반대 방향으로 자발 방출광을 방출하여 제 3 렌즈를 지나 평행광으로 제 1 거울에 입사되고, 상기 제 1 거울에 수직으로 입사된 자발방출광은 그대로 반사되어 다시 제 3 렌즈에 의해 집적되어 반도체 칩으로 집적된다.

대표청구항 : 제1 광섬유; 상기 제 1 광섬유에서 출력된 광신호를 입사하여 평행 광신호로 진행시키는 제1 렌즈; 상기 제1 렌즈를 거쳐 진행된 상기 평행 광신호를 통과시키는 제1 거울; 상기 제1 거울을 통과한 상기 평행 광신호를 입사하는 제2 렌즈; 상기 제2 렌즈에서 출력된 광신호를 집적하여 상기 광신호를 증폭하는 반도체 칩; 상기 반도체 칩에서 증폭된 상기 광신호를 제2 광섬유에 집적하는 제3 렌즈; 상기 제3 렌즈로부터 집적된 상기 광신호를 출력하는 상기 제2 광섬유;를 포함하되, 상기 반도체 칩에서 증폭된 상기 광신호와 반대 방향으로 방출되는 자발 방출광은 모두 상기 제 2 렌즈를 지나 상기 제1 거울에 수직으로 입사된 후, 반사되어 다시 상기 제 2 렌즈를 지나 상기 반도체 칩에 집적되는 것을 특징으로 하는 이득 고정 반도체 광증폭기.
