자기 변형 구동기를 이용한 평판 진동형 스피커

기계
자기 변형 구동기를 이용한 평판 진동형 스피커

출원번호 : 10-2009-0007350 (출원일: 2009-01-30)

등록번호 : 10-0986562 (등록일: 2010-10-01)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 종래의 스피커 구조에서 부피를 많이 차지하는 콘 형태의 진동판을 사용하지 않고, 음향 장치 증폭기로부터의 전기적인 음향 신호를 자기 변형 부재와 평판을 사용하여 소리로 변환할 수 있는 자기 변형 구동기를 이용한 평판 진동형 스피커에 관한 것으로, 외부 자기장의 세기와 방향에 따라 외부 형태가 변화되는 자기 변형 부재와; 상기 자기 변형 부재의 외부에 장착되어 고정된 자기장을 지속적으로 제공할 수 있는 영구 자석; 상기 영구 자석의 내측에 장착되어 외부로부터 인가되는 전기적인 음향 신호에 따라 세기와 방향이 변화되는 자기장을 발생하는 코일; 상기 영구 자석과 코일의 둘레면을 감싸안아 상기 영구 자석과 코일로부터 발생하는 합성 자기장을 자기 변형 부재에 집중시키는 플럭스 패스 하우징(Flux Path Housing); 상기 자기 변형 부재와 영구 자석, 코일, 및 플럭스 패스 하우징의 외부를 감쌀 수 있는 외부 하우징; 상기 외부 하우징의 일측 둘레면을 관통함과 동시에 상기 자기 변형 부재의 일측면과 맞닿는 구조로 이루어져, 상기 자기 변형 부재의 변위에 따라 진동할 수 있는 드라이빙부; 및 상기 외부 하우징과 드라이빙부 사이에 끼워져 상기 드라이빙부를 통하여 자기 변형 부재에 예압을 걸어줄 수 있는 탄성 부재로 이루어진다. 이러한 구조로 이루어진 본 발명의 자기 변형 구동기를 이용한 평판 진동형 스피커는 영구 자석과 코일의 합성 자기장에 따라 형태가 변화될 수 있는 자기 변형 부재를 사용하여 비교적 부피가 작은 평판을 진동시킬 수 있다. 따라서, 본 발명에 따른 자기 변형 구동기를 이용한 평판 진동형 스피커는 스피커의 부피를 줄임과 동시에 작은 음원 신호에서도 큰 음량을 발생시킬 수 있다.

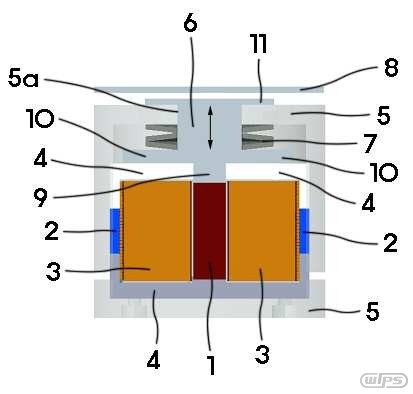

대표청구항 : 외부 자기장의 세기와 방향에 따라 외부 형태가 변화되는 자기 변형 부재(1)와; 상기 자기 변형 부재(1)의 외부에 장착되어 고정된 자기장을 지속적으로 제공할 수 있는 영구 자석(2); 상기 영구 자석(2)의 내측에 장착되어 외부로부터 인가되는 전기적인 음향 신호에 따라 세기와 방향이 변화되는 자기장을 발생하는 코일(3); 상기 영구 자석(2)과 코일(3)의 둘레면을 감싸안아 상기 영구 자석(2)과 코일(3)로부터 발생되는 합성 자기장을 자기 변형 부재(1)에 집중시키는 플럭스 패스 하우징(Flux Path Housing)(4); 상기 자기 변형 부재(1)와 영구 자석(2), 코일(3), 및 플럭스 패스 하우징(4)의 외부를 감쌀 수 있는 외부 하우징(5); 상기 외부 하우징(5)의 일측 둘레면을 관통함과 동시에 상기 자기 변형 부재(1)의 일측면과 맞닿는 구조로 이루어져, 상기 자기 변형 부재(1)의 변위에 따라 움직일 수 있는 드라이빙부(6); 및 상기 외부 하우징(5)과 드라이빙부(6) 사이에 끼워져 상기 드라이빙부(6)를 통하여 자기 변형 부재(1)에 예압을 걸어줄 수 있는 탄성 부재(7)로 이루어지며, 상기 드라이빙부(6)는 하단에 볼록하게 돌출된 돌기(9)가 구비되고, 외주면으로는 상기 드라이빙부(6)의 둘레 바깥 방향으로 뻗어나온 걸림턱(10)이 갖추어지며, 상기 드라이빙부(6)의 상단에는 상기 외부 하우징(5)의 바깥으로 노출되어 있으면서, 상기 드라이빙부(6)의 둘레 바깥 방향으로 뻗어나온 누름턱(11)이 갖추어지며, 상기 돌기(9)는 상기 자기 변형 부재(1)의 일측과 맞닿아 상기 자기 변형 부재(1)의 변위를 전달받고, 상기 걸림턱(10)의 하단은 코일(3)과 영구 자석(2)을 감싸고 있는 플럭스 패스 하우징(4)의 상단에 걸치게 되며, 상기 누름턱(11)의 하단은 상기 드라이빙부(6)가 장착될 수 있는 외부 하우징(5)의 입구(5a) 상단에 걸쳐 자기 변형 부재(1)의 변위에 따라 상,하로 이동하는 것을 특징으로 하는 자기 변형 구동기를 이용한 평판 진동형 스피커.
