자동화 수동변속기가 구비된 트랙터의 변속 슬립 제어시스템

출원번호 : 10-2015-0102125 (출원일: 2015-07-20)

등록번호 : 10-1599197 (등록일: 2016-02-24)

특허권자 : 충남대학교산학협력단

요약 : 본 발명은 자동화 수동변속기가 구비된 트랙터의 변속 슬립 제어시스템 및 그 제어방법에 관한 것으로, 보다 상세하게는 클러치 액츄에이터에 의한 조작력이 하나의 조작력 전달수단을 통해 스로틀 와이어(63)와 클러치 페달(15)에 전달되어, 클러치 해제와 동시에 엔진의 연료공급을 차단하여 변속 슬립을 저감시키는 것을 특징으로 하는 자동화 수동변속기가 구비된 트랙터의 변속 슬립 제어시스템 및 그 제어방법에 관한 것이다. 본 발명은 클러치의 작동 및 스로틀 밸브(65)의 개폐를 위한 조작력을 제공하는 클러치 액츄에이터(20); 일단은 상기 클러치 액츄에이터에 연결되고, 타단은 스로틀 와이어(63)에 연결되는 조작력 전달수단(23); 상기 스로틀 와이어(63)에 연결되어, 엔진의 연료 공급량을 조절하는 스로틀 밸브(65); 및 일단이 클러치에 연결되며, 타단은 상기 조작력 전달수단과 이격되어 설치되어, 조작력 전달수단을 통해 전달되는 조작력에 의해 클러치를 해제시키는 클러치 페달(15);를 포함하는 것을 특징으로 한다.

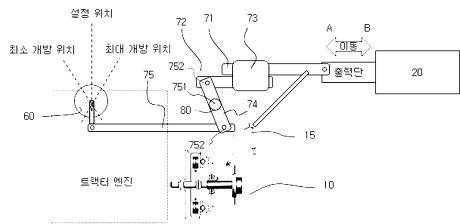

대표청구항 : 클러치 액츄에이터의 동력을 통해 스로틀 밸브를 개폐하는 조작력 전달수단이 포함된 트랙터의 자동화 수동변속기에 있어서, 상기 조작력 전달수단은 클러치 액추에이터(20)의 출력단에 연결되어 슬라이딩하는 제1링크(71), 제1링크의 슬라이딩력을 제2링크(72)에 단속하는 전자클러치(73), 전자클러치에 의해 제1링크와 연결된 경우, 제1링크의 슬라이딩력에 의해 슬라이딩되는 제2링크(72),제2링크의 슬라이딩력을 제4링크(75)에 전달하도록 제2링크 및 제4링크에 연결된 제3링크(74), 및제2링크의 슬라이딩력에 의해 슬라이딩하되, 제2링크의 슬라이딩 방향과 반대방향으로 슬라이딩하며 스로틀 밸브(60)를 개폐시키는 제4링크(75)를 포함하는 것을 특징으로 하는 자동화 수동변속기가 구비된 트랙터의 변속 슬립 제어시스템.
