자동 이득 조절 광증폭 시스템

출원번호 : 10-2005-0107374 (출원일: 2005-11-10)

등록번호 : 10-0727636 (등록일: 2007-06-05)

특허권자 : 충남대학교산학협력단

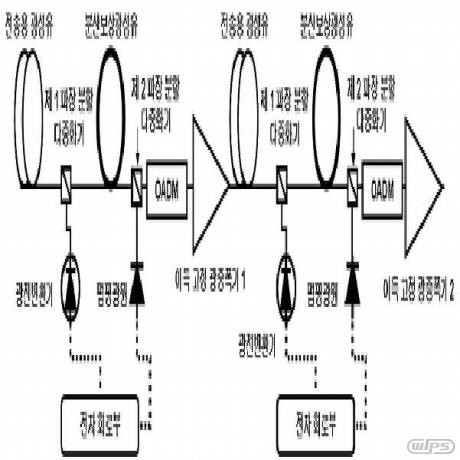

요약 : 본 발명은 자동 이득 조절 광증폭 시스템에 관한 것으로서, 신호대역 이외의 특정 파장대역의 광세기를 분기하는 제 1 파장 분할 다중화기; 제 1 파장 분할 다중화기에서 출력된 광을 전기신호로 변환하는 광전변환기; 변환된 전기신호를 처리하여 라만 펌핑광원의 세기를 조절하기 위한 전자회로부; 광신호의 분산을 보상해주기 위한 분산보상 광섬유; 라만 광증폭기의 펌핑광을 출력하는 라만 펌핑광원; 상기 펌핑광을 분산보상 광섬유에 결합하는 제 2 파장 분할 다중화기; 상위 또는 하위 광통신 시스템과 신호를 주고받을 수 있도록 하는 OADM(optical add-drop multiplexer); 및 OADM에서 출력된 광신호를 증폭하기 위한 이득 고정 광증폭기( gain-clamped optical amplifier)로 이루어진 자동 이득 조절 광증폭 시스템에 관한 것이다. 본 발명에 의하면, 광통신 시스템의 초기 설치 후에 광소자의 변경, 시스템의 구성변경에 의한 구간 손실의 변화 및 신호의 add-drop에 의해 광증폭기로 입력되는 신호의 광세기가 변화가 있다고 하더라도 자동으로 광증폭기의 이득을 조절하여 안정된 광출력를 제공할 수 있다.

대표청구항 : 신호대역 이외의 특정 파장대역의 광세기를 분기하는 제 1 파장 분할 다중화기; 제 1 파장 분할 다중화기에서 출력된 광을 전기신호로 변환하는 광전변환기; 변환된 전기신호를 처리하여 라만 펌핑광원의 세기를 조절하기 위한 전자회로부; 광신호의 분산을 보상해주기 위한 분산보상 광섬유; 라만 광증폭기의 펌핑광을 출력하는 라만 펌핑광원; 상기 펌핑광을 분산보상 광섬유에 결합하는 제 2 파장 분할 다중화기; 상위 또는 하위 광통신 시스템과 신호를 주고받을 수 있도록 하는 OADM(optical add-drop multiplexer); 및 OADM에서 출력된 광신호를 증폭하기 위한 이득 고정 광증폭기(GCSOA);를 포함하는 것을 특징으로 하는 자동 이득 조절 광증폭 시스템.

상세링크 : http://newsd.wips.co.kr/wipslink/api/dkrdshtm.wips?skey=3507033001748
