자연열원 대응 열교환기

출원번호 : 10-2004-0040369 (출원일: 2004-06-03)

등록번호 : 10-0671258 (등록일: 2007-01-12)

특허권자 : 충남대학교산학협력단

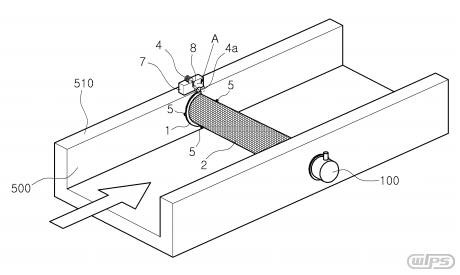

요약 : 본 발명은 자연열원 대응 열교환기에 관한 것으로, 반원형상으로 외주면과 내주면에 각각 톱니(1a)가 형성된 한쌍의 브라켓(1)과, 상기 브라켓(1) 사이에 양단이 고정되는 반원형상의 망사체인 걸름망(2)과, 상기 걸름망(2)의 후측에 설치되며 상기 브라켓(1) 사이에 양단이 고정되는 난류형성체(3)로 이루어지는 걸름망 및 난류형성체와; 상기 걸름망 및 난류형성체에 회전력을 제공하도록 된 구동모터(4)와; 상기 걸름망 및 난류형성체의 원활한 회전과 지지를 위해 자유회전 가능하게 벽면(500)상에 고정되는 다수개의 피동치차(5)로 구성되어, 상기 걸름망(2)과 난류형성체(3)를 통해 열매체의 이물질을 제거함과 아울러 열매체의 흐름을 활발하게 유도하는 한편, 상기 구동모터(4)에 의해 걸름망 및 난류형성체가 상기 피동치차(5)의 안내와 지지를 받으며 회전되면서 열매체의 흐름에 의해 상기 걸름망(2)에 누적된 이물질이 손쉽게 제거될 수 있도록 된 것이다.

대표청구항 : 상부가 개구된 통체인┗┛형상의 단면을 갖는 벽체와; 상기 벽체의 내측 양면에 양단이 회동 가능하게 결합되어 상기 벽체의 유로와 교차 설치된 열교환기 튜브를 내포하도록 상기 열교환기 튜브의 직경보다 일정길이 길은 직경으로 형성되되, 외주면과 내주면에 각각 톱니가 형성된 한쌍의 브라켓과, 상기 브라켓들 사이에 양단이 고정되는 반원형상의 망사체인 걸름망과, 상기 걸름망의 후측에 설치되며 상기 브라켓들 사이에 양단이 고정되는 난류형성체로 이루어지는 반원형상의 걸름 및 난류형성부재와; 상기 벽체의 내측 양면에 설치되고 다수개의 피동치차와 결합되는 톱니가 외주면과 내주면에 형성되는 반원의 브라켓과; 상기 벽체의 일측 상면과 일정한 높이를 이루는 돌출턱의 상면에 구동모터가 설치되고, 상기 돌출턱 측면에 형성된 구동톱니는 상기 구동모터와 벨트로 결합되어 구동모터의 동력을 전달받아 치합된 브라켓을 회동 되도록 하는 구동부; 로 이루어진 것을 특징으로 하는 자연열원 대응 열교환기.
